دليلك الشامل لفهم مقاسات لوحة الكهرباء القياسية

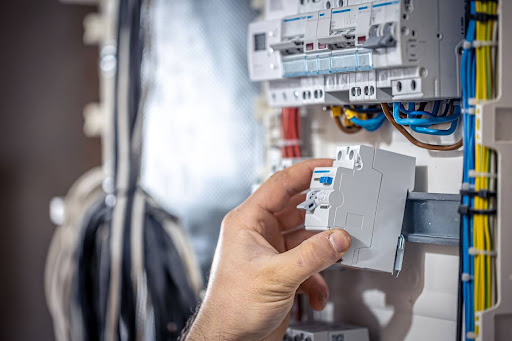

مقاسات لوحة الكهرباء القياسية
تُعد مقاسات لوحة الكهرباء القياسية من العوامل الأساسية التي تؤثر بشكل مباشر في كفاءة وأمان واستدامة الأنظمة الكهربائية، سواء في المباني التجارية أو المنشآت الصناعية أو المشاريع الخدمية. فاختيار أبعاد اللوحة بصورة غير دقيقة لا يقتصر تأثيره على صعوبة التركيب، بل قد يتسبب أيضًا في ارتفاع درجات الحرارة داخل اللوحة، وصعوبة الوصول إلى المكونات أثناء أعمال الصيانة، وزيادة احتمالية حدوث الأعطال.
ولا يقتصر تحديد مقاسات لوحات الكهرباء على الطول والعرض فقط، وإنما يشمل مجموعة من الأبعاد والاشتراطات الهندسية، مثل العمق الداخلي للوحة، والمسافات بين القواطع والباصبارات، ومساحات التهوية، ومسارات الكابلات، بالإضافة إلى المساحة اللازمة للصيانة والتوسعات المستقبلية. لذلك، يجب اختيار حجم اللوحة بناءً على دراسة الأحمال الكهربائية وعدد الدوائر ونوع التطبيقات ومستوى الجهد ومتطلبات الحماية.
وعند مقارنة المنتجات والمواصفات الفنية، قد يبحث المهندسون والمختصون عن مقاسات لوحات الكهرباء ABB للتعرف على الخيارات المتاحة وأبعاد اللوحات وفقًا لكل تطبيق. كما يمكن الرجوع إلى كتالوج لوحات كهرباء ABB أو كتالوج لوحات ABB PDF للاطلاع على المواصفات الفنية والأبعاد والخيارات المختلفة، مع مراعاة أن المقاسات تختلف حسب نوع اللوحة وسعتها وتكوينها والمكونات الداخلية المستخدمة.
وتُصمم لوحة توزيع كهرباء ABB وغيرها من اللوحات الاحترافية وفق متطلبات ومعايير فنية تهدف إلى توفير مساحة مناسبة للمكونات، وتحقيق توزيع جيد للحرارة، وتسهيل عمليات التشغيل والصيانة. كما يجب مراعاة متطلبات الأكواد والمعايير المعتمدة في المشروع، مثل معايير IEC أو NEC، بحسب طبيعة المشروع وموقع التنفيذ.
وبالتالي، فإن اختيار مقاسات لوحة الكهرباء القياسية لا يعتمد على مساحة المبنى وحدها، بل يرتبط بعدد الدوائر والأحمال الكهربائية، سواء كانت دوائر إضاءة أو تكييف أو معدات صناعية، إلى جانب مستوى الجهد، سعة القواطع، حجم الباصبارات، أبعاد الكابلات، واحتياجات التوسع المستقبلية.
ومن هنا تبرز أهمية التعامل مع جهة متخصصة في التصميم والتصنيع، تستطيع تحديد أبعاد اللوحة وفق الأحمال والمخططات الكهربائية ومتطلبات المشروع، وليس اعتماد مقاس موحد لجميع التطبيقات. ويقدم السمان للوحات حلولًا هندسية لتصميم وتصنيع لوحات التوزيع الكهربائية بما يتناسب مع احتياجات المشاريع المختلفة، مما يجعله خيارًا مناسبًا عند البحث عن أفضل مصنع لوحات كهربائية في السعودية.
مقاسات لوحة الكهرباء
تتنوع مقاسات لوحات الكهرباء بشكل كبير عند تصميم لوحات كهرباء، لأن كل مشروع له متطلباته الخاصة، ومع ذلك هناك مجموعة من الأبعاد الشائعة التي تُستخدم كنقطة انطلاق في أغلب التطبيقات، وعادةً ما تُحدد أبعاد اللوحة وفق عدد القواطع، مثل:
- لوحات 6 إلى 12 دائرة: مناسبة للمكاتب الصغيرة أو الوحدات السكنية.
- لوحات 18 إلى 24 دائرة: تُستخدم في المحلات التجارية والعيادات.
- لوحات 36 دائرة أو أكثر: تُستخدم في المصانع والمباني الإدارية الكبيرة.
لكن المقاس لا يتعلق بعدد القواطع فقط، بل بنوعها أيضاً، القواطع الصناعية أكبر حجماً من القواطع المنزلية، وتحتاج إلى صندوق لوحة كهرباء بعمق أكبر ومسافات أمان إضافية، ومن المهم أيضاً مراعاة:
- مساحة تمديد الكابلات دون انحناءات حادة.
- وجود فراغات للتوسعات المستقبلية.
- توزيع الحرارة داخل اللوحة.
كما يختلف المقاس حسب نوع اللوحة،وهذه هي أفضل أنواع اللوحات الكهربائية في السعودية:
- لوحات التوزيع الرئيسية (MDB)
- لوحات تحويل الأوتوماتيكي (ATS)
- لوحة التوزيع الرئيسية للطوارئ (EMDB)
- (DB) لوحات التوزيع
- لوحة لوحة الإضاءة (LP)
- لوحات تصحيح معامل الطاقة (PFC)
- لوحات التحكم في المحرك (MCC)
- لوحات المزامنة
هل تحتاج إلى مساعدة في اختيار مقاس لوحة الكهرباء؟ لا تدع اختيار مقاس لوحة الكهرباء يكون قرارًا عشوائيًا. تواصل الآن مع خبراء السمان للوحات واحصل على استشارة مجانية عبر واتساب أو الهاتف لمساعدتك في تحديد المقاس والتجهيزات المناسبة لمشروعك بدقة.
المقاسات الشائعة للوحات الكهرباء
تختلف مقاسات لوحة الكهرباء القياسية بحسب طبيعة المشروع وعدد الدوائر والأحمال الكهربائية والمكونات المطلوب تركيبها داخل اللوحة. وتتوفر في السوق مجموعة متنوعة من الأبعاد التي تساعد على استيعاب القواطع وأجهزة الحماية والباصبارات وتنظيم الكابلات بطريقة تضمن سهولة التركيب والصيانة.
وعند الاطلاع على مقاسات لوحات الكهرباء ABB، يمكن ملاحظة تنوع الأبعاد والتكوينات بحسب نوع اللوحة وسعتها وتطبيقها. وللتعرف على المواصفات الفنية والأبعاد الدقيقة، يمكن الرجوع إلى كتالوج لوحات كهرباء ABB أو البحث عن كتالوج لوحات ABB PDF، مع التأكيد على أن المقاسات الفعلية تختلف من موديل إلى آخر وفقًا للتجهيزات والمكونات الداخلية.
ومن أمثلة المقاسات التي قد تُستخدم في بعض التطبيقات:
- 40 × 60 سم: مناسبة لبعض أنظمة التوزيع الصغيرة ذات عدد الدوائر المحدود.
- 60 × 80 سم: يمكن استخدامها في بعض التطبيقات التجارية متوسطة الحجم، وفقًا للأحمال والمكونات.
- 80 × 120 سم أو أكبر: تناسب اللوحات التي تحتاج إلى مساحة داخلية أكبر، مثل بعض التطبيقات الصناعية ولوحات التوزيع الرئيسية.
ولا يمكن اعتماد هذه الأبعاد كقاعدة ثابتة لجميع المشاريع، إذ يتم تحديد مقاسات لوحة الكهرباء بعد دراسة المخططات والأحمال وعدد الدوائر والمكونات المطلوبة.
ما العوامل التي تحدد مقاس لوحة الكهرباء؟
يعتمد اختيار المقاس المناسب على مجموعة من العوامل الهندسية، أهمها:
- عدد القواطع والدوائر الكهربائية.
- مستوى الجهد والتيار وسعة الأحمال.
- نوع اللوحة، سواء كانت حائطية أو أرضية.
- حجم الباصبارات وترتيبها داخل اللوحة.
- عدد الكابلات الداخلة والخارجة ومساراتها.
- أجهزة القياس والحماية والتحكم الإضافية.
- متطلبات التهوية وتبديد الحرارة.
- المساحات اللازمة للفحص والصيانة والتوسعات المستقبلية.
ومن المهم عدم اختيار لوحة أصغر من المساحة المطلوبة؛ لأن ازدحام المكونات والكابلات قد يحد من سهولة الوصول إليها ويؤثر في تبديد الحرارة. وفي المقابل، فإن اختيار لوحة أكبر بكثير من الاحتياج الفعلي قد يؤدي إلى زيادة التكلفة والمساحة المطلوبة دون تحقيق فائدة عملية. لذلك، فإن المقاس الأمثل هو الذي يحقق التوازن بين الاستيعاب، والتنظيم، والتهوية، وإمكانية التوسع.
جدول مقاسات لوحات الكهرباء حسب الاستخدام
يساعد الجدول التالي على تكوين تصور أولي عن مقاسات لوحات الكهرباء، لكنه لا يُستخدم بديلاً عن التصميم الهندسي أو المخطط الأحادي SLD؛ لأن أبعاد الصندوق قد تختلف بين الشركات المصنعة بحسب نوع القواطع، وسعة الباصبارات، وطريقة دخول الكابلات، ودرجة الحماية المطلوبة.
| نوع الاستخدام | التكوين الشائع | مقاسات إرشادية وملاحظات |
|---|---|---|
| مكاتب ووحدات صغيرة | 6–12 دائرة | قد تبدأ من 400 × 300 × 150 مم، وفق نوع القواطع وطريقة التركيب. |
| محلات وعيادات ومكاتب متوسطة | 18–24 دائرة | قد تقع ضمن 600 × 400 × 200 إلى 800 × 600 × 250 مم. |
| فلل ولوحات فرعية للمباني | 24–36 دائرة أو أكثر | قد تصل إلى 800 × 600 × 250 أو 1200 × 800 × 300 مم بحسب الأحمال. |
| MDB وSMDB ولوحات صناعية | تصميم حسب SLD | لا تعتمد على مقاس موحد؛ تُحدد الأبعاد من القواطع والباصبارات وحجرة الكابلات والفصل الداخلي. |
وتُقرأ الأبعاد عادةً بالترتيب: الارتفاع × العرض × العمق. لذلك فإن مقاس 600 × 400 × 200 مم يعني أن ارتفاع الصندوق 600 مم، وعرضه 400 مم، وعمقه 200 مم. ويجب مراجعة رسومات الاعتماد General Arrangement (GA) قبل التصنيع للتأكد من ملاءمة المقاس لمكان التركيب ومسارات الكابلات.
حجم لوحة التوزيع الكهربائية النموذجية
يتم تحديد حجم لوحة التوزيع الكهربائية وفق دراسة هندسية دقيقة، وليس اعتمادًا على مقاس موحد لجميع المشاريع. ويجب أن توفر اللوحة مساحة كافية لاستيعاب المكونات وتنظيم الكابلات، مع ضمان التهوية المناسبة وسهولة الوصول إلى القواطع وأجهزة الحماية أثناء التشغيل والصيانة.
وفي بعض التطبيقات التجارية، قد تقع أبعاد اللوحات ضمن نطاقات تقريبية مثل:
- العرض: من 600 إلى 1000 مم.
- الارتفاع: من 800 إلى 1800 مم.
- العمق: من 200 إلى 400 مم.
لكن هذه الأرقام إرشادية وليست مقاسات قياسية ملزمة؛ فقد تزيد أو تقل الأبعاد وفقًا لتصميم اللوحة وعدد المخارج ونوع القواطع والباصبارات ومتطلبات المشروع. وفي التطبيقات الصناعية أو لوحات التوزيع الرئيسية، قد تكون اللوحة أكبر حجمًا لاستيعاب الأحمال المرتفعة والمكونات الإضافية وأنظمة التحكم والحماية.
كيف تختار الحجم المناسب للوحة التوزيع؟
عند تحديد مقاسات لوحة الكهرباء القياسية المناسبة للمشروع، يجب مراعاة عدد الكابلات الداخلة والخارجة، ونوع الباصبارات، وسعات القواطع، ومتطلبات الفصل الآمن، ومساحات الصيانة، إلى جانب المعايير والاشتراطات الفنية المعتمدة.
فاللوحة الكهربائية الجيدة ليست مجرد صندوق يحتوي على المكونات، وإنما نظام متكامل يجب أن يوفر تنظيمًا داخليًا جيدًا، ومساحات مناسبة للتوصيلات، وتدفقًا ملائمًا للهواء، وقدرة على تبديد الحرارة، وإمكانية الوصول إلى المكونات بسهولة عند إجراء أعمال الفحص أو الصيانة.
كما يمكن الاستفادة من المواصفات الفنية الخاصة بالمنتجات العالمية، مثل لوحة توزيع كهرباء ABB، عند دراسة الخيارات المتاحة للمشروع، مع ضرورة اختيار المنتج والتكوين والأبعاد وفق المتطلبات الفعلية وليس بالاعتماد على الاسم التجاري وحده.
اطلب عرض سعرك الآن من خلال رسائل الواتساب مع أفضل مصنع لوحات كهربائية في السعودية، واحصل على حل كهربائي مصمم وفق احتياجات مشروعك وبمكونات عالية الجودة.
مقاسات لوحة الكهرباء القياسية
الفرق بين مقاس لوحة الكهرباء وسعتها بالأمبير وعدد الخطوط
يحدث خلط شائع بين ثلاثة مفاهيم مختلفة: مقاس لوحة الكهرباء، وسعتها بالأمبير، وعدد الخطوط أو الخانات. المقاس هو الأبعاد الخارجية والعمق الداخلي للصندوق، أما السعة بالأمبير فتعبر عن التيار المقنن الذي صُممت اللوحة ومكوناتها للتعامل معه، بينما يشير عدد الخطوط إلى عدد أماكن تركيب القواطع أو الوحدات داخل لوحة التوزيع.
فقد تجد لوحة كهرباء 12 خط أو لوحة كهرباء 24 خط أو لوحة كهرباء 36 خط بأبعاد مختلفة من مصنع إلى آخر، كما قد تتساوى لوحتان في عدد الخطوط وتختلفان في سعة القاطع الرئيسي ودرجة الحماية ومساحة الكابلات. لذلك لا يكفي طلب لوحة بعدد خطوط محدد دون مراجعة الأحمال والقواطع والمخططات.
لماذا قد تختلف لوحتان لهما عدد الخطوط نفسه؟
- اختلاف مقاس ونوع القاطع الرئيسي والقواطع الفرعية.
- وجود أجهزة قياس أو حماية أو تحكم إضافية.
- اختلاف طريقة دخول الكابلات من أعلى أو أسفل.
- اختلاف درجة الحماية IP ومتطلبات التهوية.
- الحاجة إلى مساحة احتياطية للتوسعات المستقبلية.
أخطاء شائعة في اختيار المقاسات – يجب تجنبها
اختيار مقاسات لوحة الكهرباء بطريقة خاطئة يُعد من أكثر الأسباب التي تؤدي إلى أعطال مستقبلية، ارتفاع حرارة النظام، وصعوبة التوسعة أو الصيانة، وفيما يلي أبرز الأخطاء التي يجب الانتباه لها:
- التركيز على عدد القواطع فقط: كثيرون يحددون المقاس بناءً على عدد القواطع، ويتجاهلون حجمها الفعلي، ومساحة التهوية، وحجم الكابلات، هذا يؤدي إلى ازدحام داخلي يضعف الأداء الحراري للوحة.
- اختيار صندوق لوحة كهرباء صغير: الصندوق الضيق يضغط المكونات ويجعل التمديدات غير آمنة، مما يزيد من مخاطر ارتفاع الحرارة، تلف العوازل، وصعوبة الصيانة.
- عدم التفرقة بين اللوحات الرئيسية والفرعية: لوحات التوزيع الرئيسية والفرعية تختلف في المتطلبات، اللوحة الرئيسية تحتاج إلى أبعاد أكبر لاستيعاب تيارات أعلى وباصبارات أكبر، بينما اللوحات الفرعية تُصمم لأحمال أقل.
- تجاهل التوسعات المستقبلية: اختيار مقاس لفترة محددة تكفي بالغرض فقط، يؤدي لاحقاً إلى استبدال اللوحة بالكامل بدلاً من إضافة دوائر جديدة بسهولة.
- عدم مراعاة متطلبات التهوية: اللوحات المزدحمة بدون فراغات كافية لمرور الهواء تفقد كفاءتها بسرعة، وتزداد فيها احتمالية الأعطال.
كيفية اختيار مقاسات لوحة الكهرباء المناسبة
اختيار مقاسات لوحة الكهرباء لا يجب أن يكون عشوائياً، بل يعتمد على مجموعة من العوامل الهندسية التي تضمن الأداء الآمن والمستقر على المدى الطويل:
- تحليل الأحمال بدقة: يجب تحديد:
- عدد الدوائر.
- نوع الأجهزة (إضاءة، تكييف، معدات صناعية).
- تيار التشغيل الأقصى والمتوسط.
- تحديد نوع القواطع والمكونات: القواطع الصناعية تختلف في الحجم عن القواطع التجارية أو السكنية، وهذا يؤثر مباشرة على مقاسات لوحات الكهرباء المطلوبة.
- اختيار صندوق لوحة كهرباء بعمق مناسب: العمق مهم جداً لتمديد الكابلات بانحناءات آمنة، وتجنب الضغط أو التلامس غير المرغوب فيه.
- توفير مساحة احتياطية مدروسة: يوصى دائماً بترك مساحة إضافية للتوسعات المستقبلية بدلاً من تصميم لوحة ممتلئة تماماّ.
- مراعاة موقع التركيب:
- لوحات داخلية تختلف عن الخارجية.
- اللوحات الأرضية تختلف عن الحائطية.
- كل ذلك يؤثر على المقاس ونوع الحماية.
- التنسيق بين اللوحات الرئيسية والفرعية: يجب أن تكون لوحات التوزيع الرئيسية والفرعية مصممة كنظام واحد متكامل، وليس كوحدات منفصلة.
قم بتسجيل بياناتك في صفحة التواصل معنا الآن، وسيتواصل معك فريقنا المتخصص لتقديم حلول لوحات الكهرباء الرئيسية والفرعية المخصصة لمشروعك، مع متابعة دقيقة لكل التفاصيل التقنية لضمان اختيار المقاس المثالي وتهيئة النظام بأمان وكفاءة.
كيفية حساب أبعاد اللوحات الكهربائية من المخطط SLD
تبدأ عملية حساب أبعاد اللوحات الكهربائية من المخطط الأحادي وجدول الأحمال، ثم تتحول البيانات الكهربائية إلى ترتيب ميكانيكي واضح للمكونات داخل اللوحة. ويمكن تلخيص خطوات التحديد في الآتي:
- مراجعة إجمالي الأحمال، والتيار التصميمي، ومستوى الجهد، وقدرة تحمل القصر المطلوبة.
- حصر القاطع الرئيسي والقواطع الخارجة وأجهزة القياس والحماية والتحكم.
- تحديد مقاسات الباصبارات، ومساحة حجرة الكابلات، واتجاه دخول وخروج الكابلات.
- توزيع المكونات داخل اللوحة مع مراعاة المسافات الآمنة وسهولة الوصول للصيانة.
- مراجعة تبديد الحرارة ودرجة الحماية IP وظروف موقع التركيب الداخلي أو الخارجي.
- إضافة مساحة مناسبة للتوسعة المستقبلية وفق متطلبات المشروع.
- إصدار رسم GA يوضح الارتفاع والعرض والعمق ومواقع الأبواب والقواعد وفتحات الكابلات قبل اعتماد التصنيع.
ولا يحدد معيار IEC 61439 أبعادًا موحدة يجب تطبيقها على جميع اللوحات؛ بل يركز على متطلبات التصميم والتحقق والأداء للوحـات منخفضة الجهد. لذلك تظل الأبعاد النهائية نتيجة مباشرة لتكوين اللوحة، والأحمال، والمكونات، وظروف التشغيل، ومتطلبات المشروع.
مقاسات لوحات الكهرباء المنزلية
تُصنف مقاسات لوحات الكهرباء المنزلية غالبًا بعدد الخطوط أو الوحدات، مثل 6 و12 و18 و24 و36 خطًا، لكن هذا التصنيف لا يعبّر وحده عن الأبعاد الخارجية. فلوحة 24 خطًا من علامة تجارية قد تختلف في الارتفاع أو العرض أو العمق عن لوحة 24 خطًا من علامة أخرى، كما يختلف المقاس بحسب التركيب الظاهر أو المدفون ومساحة القاطع الرئيسي والقواطع الإضافية.
وعند اختيار لوحة لمنزل أو فيلا، يجب مراجعة أحمال التكييف، والسخانات، والمطابخ، والمضخات، والشواحن، والدوائر المستقبلية، ثم اختيار عدد الخطوط والمقاس الخارجي وفق الحسابات والمخطط، وليس بناءً على مساحة العقار فقط.
أفضل أنواع لوحات الكهرباء في السعودية
عند اختيار أفضل أنواع لوحات الكهرباء في السعودية، لا ينبغي أن يكون السعر هو العامل الوحيد المحدد للقرار، بل يجب تقييم جودة التصنيع، ومستوى الحماية، والاعتمادات الفنية، ومدى توافق اللوحة مع المعايير والاشتراطات المعمول بها في المشروع. كما يجب مراعاة الأحمال الكهربائية، وطبيعة الاستخدام، وبيئة التركيب، إلى جانب اختيار مقاسات لوحة الكهرباء القياسية المناسبة لعدد الدوائر والمكونات الداخلية.
وتتميز اللوحات الكهربائية عالية الجودة بمجموعة من الخصائص الأساسية، من أبرزها:
- الالتزام بالمعايير الفنية: يجب أن تُصمم وتُصنع اللوحات وفق المعايير والمواصفات المعتمدة، مثل معايير IEC، بما يدعم التشغيل الآمن والموثوق.
- جودة الهيكل المعدني والعزل: يُفضل استخدام خامات مناسبة لظروف التشغيل، مع توفير مستوى الحماية المطلوب ضد الغبار والرطوبة والعوامل البيئية وفق طبيعة المشروع.
- تنوع المقاسات وإمكانية التخصيص: تختلف احتياجات المشاريع، لذلك يجب أن تتوفر إمكانية تصنيع اللوحات بأبعاد وتكوينات تتناسب مع الأحمال وعدد الدوائر والمكونات المطلوبة.
- التهوية والتوزيع الداخلي المنظم: يساعد التصميم الداخلي المدروس على تحسين توزيع المكونات وتبديد الحرارة وتسهيل عمليات الفحص والصيانة.
- استخدام مكونات من علامات تجارية موثوقة: يمكن الاعتماد على مكونات كهربائية ذات جودة عالية، مثل منتجات ABB وLS، وفق المواصفات الفنية ومتطلبات المشروع.
- التوافق بين اللوحات الرئيسية والفرعية: يجب أن يكون هناك تنسيق بين لوحات التوزيع الرئيسية والفرعية من حيث التصميم والتوصيلات والحماية والأبعاد، بما يضمن تكامل منظومة توزيع الطاقة.
مقاسات لوحات الكهرباء ABB والكتالوجات الفنية
عند دراسة خيارات اللوحات والمكونات، قد يحتاج المهندسون إلى الاطلاع على مقاسات لوحات الكهرباء ABB ومواصفاتها الفنية قبل اختيار الحل المناسب. وتساعد كتالوج لوحات كهرباء ABB والوثائق الفنية الخاصة بكل سلسلة أو موديل في التعرف على الأبعاد والتجهيزات والخصائص التشغيلية.
كما أن البحث عن كتالوج لوحات ABB PDF قد يكون مفيدًا للحصول على البيانات الفنية الخاصة بالمنتج، إلا أن اختيار لوحة توزيع كهرباء ABB يجب أن يتم وفق الأحمال الفعلية، وعدد الدوائر، ومستوى الجهد، وطريقة التركيب، ومتطلبات المشروع، وليس بناءً على المقاس أو العلامة التجارية فقط.
أفضل مصنع لوحات كهربائية في السعودية
عند البحث عن أفضل مصنع لوحات كهربائية في السعودية، تأتي الخبرة الهندسية وجودة التصنيع والقدرة على تنفيذ الحلول المخصصة ضمن أهم معايير الاختيار. وتقدم مجموعة السمان (Samman Group) حلولًا متخصصة في تصميم وتصنيع لوحات الجهد المنخفض ولوحات التوزيع الكهربائية، مع التركيز على الجودة، والاعتمادية، وتلبية المتطلبات الفنية للمشاريع المختلفة.
ولا يقتصر دور مصنع السمان على تصنيع اللوحات، بل يمتد إلى تقديم حلول كهربائية مصممة وفق احتياجات المشروع، بدءًا من دراسة الأحمال والمخططات، مرورًا باختيار المكونات وتحديد الأبعاد المناسبة، وصولًا إلى تصنيع اللوحة وتجهيزها وفق المتطلبات الفنية المعتمدة.
وقد ساهم تنفيذ حلول كهربائية لمشاريع وجهات بارزة، مثل بنك الراجحي، ومشروع نيوم أوكساجون، ومستشفى الملك فهد، في تعزيز خبرة المجموعة في التعامل مع متطلبات المشاريع التجارية والصناعية والخدمية المختلفة.
وسواء كنت تبحث عن لوحات توزيع رئيسية MDB، أو لوحات توزيع فرعية SMDB، أو حلول كهربائية مصممة خصيصًا لمشروعك، فإن السمان للوحات يوفر خيارات متعددة من حيث مقاسات لوحة الكهرباء القياسية والتجهيزات الداخلية، مع إمكانية الاعتماد على مكونات عالمية مثل ABB وLS وفق المواصفات ومتطلبات التصميم.
إذا كنت تبحث عن أفضل مصنع لوحات كهربائية في السعودية لتوريد لوحة توزيع موثوقة ومصممة وفق احتياجات مشروعك، تواصل مع السمان للوحات واحصل على استشارة فنية وعرض سعر مخصص.

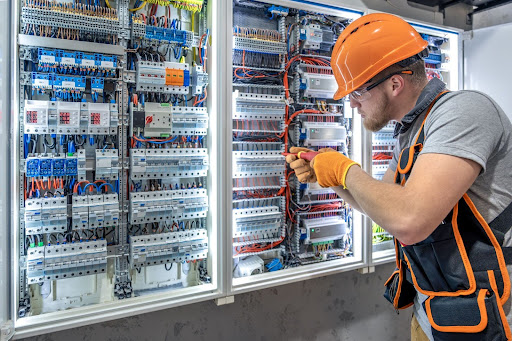

مقاسات لوحة الكهرباء القياسية
درجة الحماية IP وعلاقتها بحجم صندوق لوحة الكهرباء
لا يقتصر اختيار حجم صندوق لوحة الكهرباء على استيعاب القواطع؛ فبيئة التركيب تؤثر في تصميم الصندوق وأبعاده. اللوحات الداخلية الجافة تختلف عن اللوحات الخارجية أو المعرضة للغبار والرطوبة، وقد تتطلب درجة الحماية الأعلى جوانات للأبواب، أو مظلات، أو ترتيبات تهوية وتبريد، أو سماكات وتجهيزات إضافية تؤثر في العمق والحجم النهائي.
لذلك يجب تحديد درجة الحماية المطلوبة ضمن مواصفات المشروع قبل اعتماد المقاس، مع مراعاة أن رفع مستوى الحماية لا يعني اختيار رقم IP أعلى بصورة عشوائية؛ بل اختيار الحماية الملائمة للموقع مع الحفاظ على تبديد الحرارة وإمكانية الصيانة.
أسعار لوحات الكهرباء في السعودية
تتأثر أسعار لوحات الكهرباء في السعودية بعدة عوامل فنية وهندسية تضمن حصولك على القيمة مقابل الاستثمار، في السمان جروب، نحرص على تقديم معادلة تجمع بين السعر التنافسي وأعلى معايير التصنيع (Quality & Innovation)، وتعتمد التكلفة الإجمالية بشكل أساسي على:
- مكونات اللوحة: استخدام ماركات عالمية موثوقة مثل لوحات الكهرباء ABB يعزز كفاءة النظام ويقلل تكاليف الصيانة طويلة الأمد.
- نوع الهيكل: جودة صندوق لوحة كهرباء ومدى مقاومته للعوامل الجوية (IP Rating)، خاصة في المشاريع الصناعية والزراعية.
- القدرة الاستيعابية: حجم الأحمال الكهربائية وعدد القواطع المطلوبة ضمن لوحات التوزيع الرئيسية والفرعية.
- المقاييس الفنية: تلعب مقاسات لوحة الكهرباء دوراً محورياً في تحديد كمية المواد الخام وتصميم الحيز الداخلي.
أهم الأسئلة الشائعة حول مقاسات لوحة الكهرباء القياسية
ما هي مقاسات لوحات توزيع الكهرباء؟
لا يوجد مقاس موحد لجميع لوحات توزيع الكهرباء، لأن أبعاد اللوحة يتم تحديدها وفق عدد الدوائر، سعة الأحمال، نوع القواطع، حجم الكابلات، الباصبارات، درجة الحماية، وطريقة التركيب. لذلك قد تختلف أبعاد اللوحات من مشروع إلى آخر. كما أن المقاس لا يقتصر على الطول والعرض، بل يشمل العمق الداخلي ومساحات التهوية والمسافات بين المكونات ومساحة الصيانة والتوسعة.
فعلى سبيل المثال، قد تكون اللوحة صغيرة ومثبتة على الحائط في التطبيقات السكنية، بينما تحتاج لوحات التوزيع الرئيسية MDB والفرعية SMDB إلى أبعاد أكبر لاستيعاب القواطع والباصبارات والكابلات ومستلزمات الحماية. وتوضح لوائح هيئة كهرباء ومياه دبي أن لوحات MDB وSMDB يمكن أن تكون مثبتة على الحائط أو الأرضية أو قاعدة مستقلة، مع تحديد درجة الحماية وفق موقع التركيب.
كيف يتم تحديد أحجام لوحات التوزيع الكهربائية؟
يتم تحديد حجم لوحة التوزيع من خلال دراسة المتطلبات الكهربائية والميكانيكية للمشروع، وأهمها:
- عدد الدوائر والمخارج المطلوب تركيبها.
- إجمالي الأحمال الكهربائية والتي تحدد سعة اللوحة والقواطع.
- نوع القواطع والمكونات المستخدمة داخل اللوحة.
- مقاسات الكابلات ومساحات دخول وخروج الكابلات.
- حجم الباصبارات وطريقة ترتيبها.
- درجة الحماية IP المطلوبة حسب مكان التركيب.
- متطلبات التهوية وتبديد الحرارة.
- المساحة اللازمة للوصول إلى المكونات وإجراء أعمال الصيانة.
- وجود مساحة احتياطية للتوسعات المستقبلية.
وتتوافق لوحات التوزيع منخفضة الجهد مع متطلبات المعايير المناسبة لنوع اللوحة، ومن بينها سلسلة IEC 61439؛ حيث يحدد الجزء IEC 61439-3 متطلبات لوحات التوزيع المخصصة للتشغيل من قبل الأشخاص العاديين، مع وجود إصدار أحدث من المعيار لعام 2024.
ما هو ارتفاع لوحة توزيع الكهرباء؟
لا يوجد ارتفاع واحد ثابت لجميع لوحات توزيع الكهرباء؛ إذ يعتمد ارتفاع التركيب على نوع اللوحة، طريقة استخدامها، سهولة الوصول إلى القواطع، ومتطلبات الكود الكهربائي المعتمد في المشروع.
كما يجب التفريق بين ارتفاع اللوحة نفسها وبين ارتفاع تركيبها عن الأرض. فاللوحات الكبيرة مثل MDB وSMDB قد تكون أرضية أو قائمة على قاعدة، بينما يمكن تركيب لوحات التوزيع الصغيرة على الحائط. وتوضح متطلبات DEWA، على سبيل المثال، خيارات تركيب اللوحات على الحائط أو الأرضية أو قاعدة مستقلة.
لذلك، عند تحديد الارتفاع النهائي، يجب الرجوع إلى المخططات الكهربائية والكود المحلي ومتطلبات المشروع، وعدم اعتماد ارتفاع موحد لكل التطبيقات.
كيف أعرف مقاسات اللوحات الكهربائية؟
لمعرفة المقاس المناسب، ابدأ من المخطط الأحادي SLD وجدول الأحمال، ثم حدد عدد الدوائر والقواطع وسعة التيار والكابلات والمكونات الداخلية. بعد ذلك يتم ترتيب المكونات داخل اللوحة وتحديد أبعادها الخارجية بحيث تتوفر مساحة كافية للتركيب، التهوية، توصيل الكابلات، الصيانة والتوسعة.
بمعنى آخر، لا يتم اختيار اللوحة بناءً على عرض × ارتفاع فقط؛ فالعمق والمسافات الداخلية ومساحة الكابلات والحرارة عوامل أساسية في تحديد المقاس.
كيف يتم تحديد حجم اللوحة؟
يمكن تحديد حجم لوحة التوزيع من خلال الخطوات التالية:
الأحمال الكهربائية → عدد الدوائر → القواطع → الكابلات والباصبارات → ترتيب المكونات → التهوية وتبديد الحرارة → مساحة الصيانة والتوسعة → الأبعاد النهائية للوحة.
لذلك، حجم اللوحة ليس هو نفسه سعة اللوحة الكهربائية؛ فقد تكون هناك لوحتان لهما نفس التيار المقنن ولكن بأبعاد مختلفة بسبب اختلاف عدد القواطع، نوع المكونات، طريقة دخول الكابلات، مستوى الفصل الداخلي أو متطلبات التهوية والحماية.
الخلاصة: أفضل مقاس للوحة توزيع الكهرباء هو المقاس الذي يستوعب جميع المكونات والأحمال المطلوبة بأمان، مع توفير المساحات اللازمة للكابلات والتهوية والصيانة والتوسعة، وبما يتوافق مع المواصفات الفنية والكود المعتمد للمشروع.
ما هي مقاسات لوحات الكهرباء ABB؟
تتوفر لوحات الكهرباء ABB بمجموعة متنوعة من المقاسات لتلبية احتياجات المشاريع المختلفة، بدءاً من لوحات التوزيع الصغيرة للمكاتب والمباني السكنية وصولاً إلى لوحات التوزيع الكبيرة للمشاريع الصناعية والتجارية.
ويتم اختيار المقاس المناسب بناءً على القدرة الاستيعابية للأحمال الكهربائية، وعدد القواطع المطلوبة، ومساحة التمديدات المستقبلية لضمان أمان وكفاءة النظام الكهربائي.
من أين تشتري لوحات ABB الأصلية في السعودية؟
يمكن الحصول على لوحات ABB الأصلية من الموزعين المعتمدين في السعودية، مثل موزعي مجموعة السمان (Samman Group)، حيث نقدم منتجات أصلية مع ضمان الجودة ودعم فني متكامل، بالإضافة إلى خدمات تركيب وصيانة لوحات الكهرباء وفق أعلى المعايير الهندسية، ويُنصح دائماً بالشراء من الشركات المعتمدة لضمان سلامة المنتجات واستمرارية الدعم الفني.
هل يحدد معيار IEC 61439 مقاسات ثابتة للوحات الكهرباء؟
لا. يحدد معيار IEC 61439 متطلبات تصميم وتجميع والتحقق من لوحات الجهد المنخفض، لكنه لا يفرض جدول أبعاد موحدًا لكل لوحة. يتم تحديد المقاس وفق التيار المقنن، وقدرة تحمل القصر، وترتيب المكونات، والباصبارات، والكابلات، والحرارة، ودرجة الحماية، ومتطلبات المشروع.
ما الفرق بين لوحة 12 خط ولوحة 24 خط ولوحة 36 خط؟
يشير العدد عادةً إلى عدد أماكن تركيب القواطع أو الوحدات داخل اللوحة، وليس إلى أبعادها الخارجية أو سعتها بالأمبير. وكلما زاد عدد الخطوط احتاجت اللوحة غالبًا إلى مساحة أكبر، لكن المقاس النهائي يختلف بحسب العلامة التجارية ونوع القواطع والتجهيزات الداخلية.
ما الترتيب الصحيح لكتابة مقاسات صندوق لوحة الكهرباء؟
يُكتب المقاس غالبًا بصيغة الارتفاع × العرض × العمق، لكن بعض الكتالوجات قد تستخدم ترتيبًا مختلفًا؛ لذلك يجب مراجعة الرموز H وW وD في كتالوج الشركة المصنعة قبل الشراء أو التصنيع.
