لوحات ATS في السعودية – الدليل الكامل للمواصفات والأنواع والأسعار
ما هي أنواع لوحات ATS الكهربائية المناسبة للاستخدام في المشاريع الكبيرة مثل المستشفيات والمصانع والمباني التجارية. في هذا المقال سنجيب عن هذا السؤال والعديد من الأسئلة الأخرى حول أنواع لوحات ATS الكهربائية وأسعارها في السعودية وأفضل مورد لتصميم وتصنيع اللوحات، فلنبدأ..
ما هي لوحة ATS

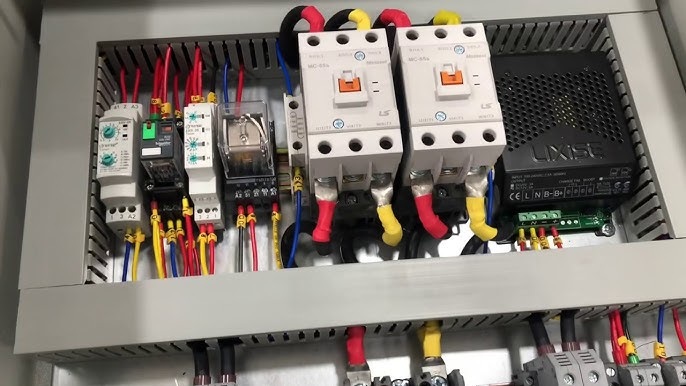

لوحات ATS في السعودية
لوحة ATS هي اختصار لـ Automatic Transfer Switch أو لوحات التحويل الأوتوماتيكي وظيفتها الأساسية هي التحويل تلقائيًا بين مصدرين للكهرباء عند حدوث انقطاع في المصدر الرئيسي.
ويتم استخدامها بشكل أساسي في المنشآت الحيوية مثل المستشفيات والمصانع والمباني التجارية، التي لا يمكن السماح بانقطاع الكهرباء ولو لثوانٍ قليلة. لذلك يتم استخدام لوحات ATS (Automatic Transfer Switch) التي تقوم بالتحويل التلقائي بين مصدرين للطاقة الكهربائية لضمان استمرار تشغيل الأحمال دون توقف.
الوظائف الأساسية للوحة ATS
- التحويل التلقائي بين مصدر الكهرباء الرئيسي والمولد الاحتياطي.
- حماية الأحمال الكهربائية من الانقطاع المفاجئ للطاقة.
- ضمان استمرار تشغيل الأجهزة الحيوية.
- تقليل زمن انقطاع الكهرباء إلى أقل وقت ممكن.
- مراقبة حالة مصادر الطاقة المختلفة.
كيف تعمل لوحة ATS
تعمل لوحات الـ ATS أو أو لوحات التحويل الأوتوماتيكي على مراقبة مصدر الكهرباء الرئيسي بشكل مستمر، خاصة عند انقطاع الكهرباء حيث يتم تشغيل المولد الاحتياطي تلقائيًا، وبعد استقرار تشغيل المولد تقوم اللوحة بتحويل الأحمال إليه.
حتى يتم عودة الكهرباء الرئيسية، يتم إعادة التحويل تلقائيًا. وبالتالي هذا النظام يضمن استمرار تشغيل المنشأة دون توقف.
تواصل مع فريقنا الآن للحصول على أفضل تصميم وتنفيذ لوحات ATS المناسبة لمشروعك وفق أعلى المعايير الفنية في السعودية.
مكونات لوحة ATS

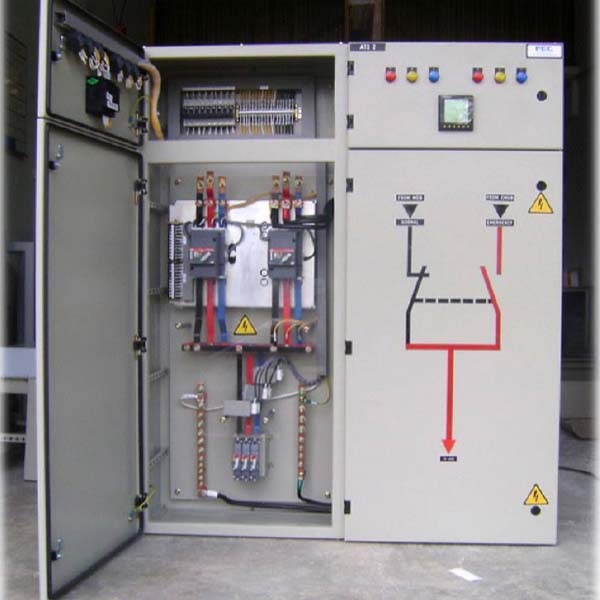

لوحات ATS في السعودية
بعد أن تعرفنا على ما هي لوحة ATS دعنا نتعرف على مكونات لوحة الـ ATS من مجموعة من المكونات الكهربائية التي تعمل معًا لضمان التحويل الآمن بين مصادر الطاقة. وتعد أهم مكونات لوحة ATS:
وحدة التحكم Controller: مسؤولة عن مراقبة الجهد والتردد والتحكم في عملية التحويل.
قواطع كهربائية أو كونتاكتورات: تستخدم لفصل وتوصيل مصادر الطاقة.
مؤشرات تشغيل ولمبات بيان: توضح حالة مصدر الكهرباء والمولد.
وحدة تشغيل المولد: تقوم بإرسال إشارة لتشغيل المولد عند انقطاع الكهرباء.
قضبان التوصيل Busbars: مسؤولة عن توزيع التيار الكهربائي داخل اللوحة.
دوائر الحماية الكهربائية: لحماية النظام من الأعطال الكهربائية.
أنواع لوحات ATS حسب عدد مصادر الطاقة
تختلف لوحات التحويل الأوتوماتيكي ATS حسب عدد مصادر الطاقة التي يمكن التحويل بينها، فمثلًا:
لوحات ATS لمصدرين من الطاقة
وهذا النوع هو الأكثر استخدامًا في المباني والمنشآت وينقسم إلى:
- مصدر رئيسي من شركة الكهرباء.
- مصدر احتياطي من مولد كهربائي.
لوحات ATS لثلاث مصادر من الطاقة
تستخدم هذه اللوحات في المشاريع الكبيرة التي تحتاج إلى استمرارية طاقة عالية وتنقسم إلى:
- مصدر كهرباء رئيسي
- مولد احتياطي
- مصدر طاقة إضافي مثل نظام الطاقة الشمسية
أنواع لوحات ATS الكهربائية حسب آلية الانتقال (Transition Types)

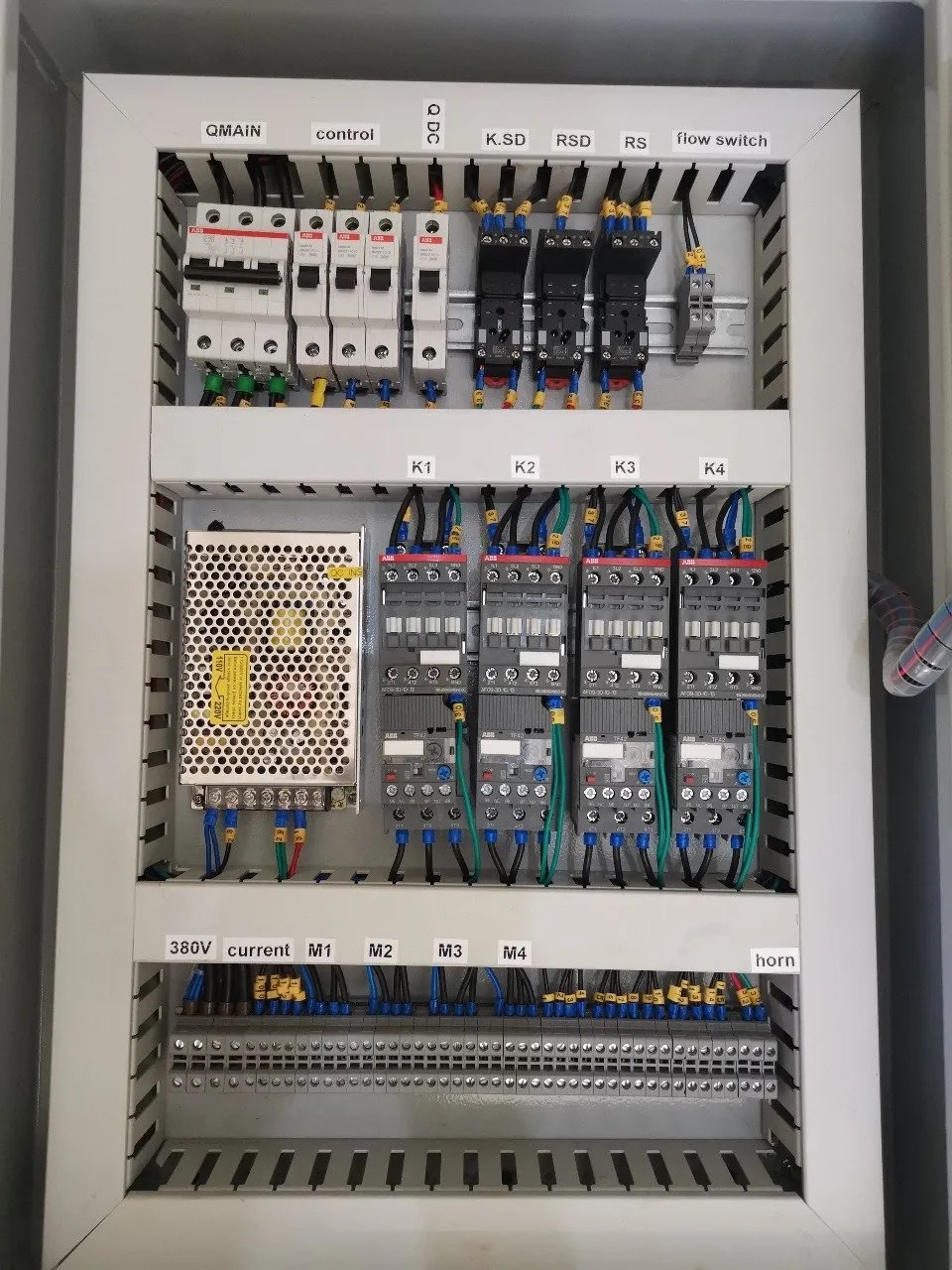

لوحات ATS في السعودية
تختلف لوحات ATS أيضًا حسب طريقة انتقال الطاقة بين المصادر.
Open Transition الانتقال مع فصل المصدر
يتم فصل المصدر الأول قبل توصيل المصدر الثاني ومن ثم يحدث انقطاع بسيط في الكهرباء لجزء من الثانية، ويستخدم هذا في معظم التطبيقات العادية.
Closed Transition التحويل بدون انقطاع
يتم توصيل المصدر الثاني قبل فصل الأول حيث لا يحدث أي انقطاع في الكهرباء، ويستخدم في المنشآت الحساسة مثل المستشفيات.
Delayed Transition الانتقال المؤجل
يتم فصل مصدر الطاقة الأول ثم الانتظار لفترة زمنية قصيرة قبل توصيل المصدر الثاني، حيث يتم تأخير عملية التحويل لفترة قصيرة لضمان استقرار المصدر الجديد.
أنواع لوحات ATS الكهربائية حسب البنية: Contactor vs Breaker
يمكن تصنيع لوحات ATS أو لوحات التحويل الأوتوماتيكي باستخدام نوعين رئيسيين من المكونات الكهربائية،
لوحة ATS بنظام الكونتاكتور
هي لوحة تحويل تلقائية تستخدم الكونتاكتورات (Contactors) للانتقال بين مصدرين للطاقة مثل الكهرباء الرئيسية والمولد الاحتياطي. تتم عملية التحويل من خلال فتح وإغلاق الكونتاكتورات التي تتحكم في توصيل وفصل مصادر الكهرباء.
وهي تتميز بأنها تكلفتها أقل، ومناسبة للمشاريع الصغيرة والمتوسطة.
لوحة ATS بنظام القواطع
هي لوحة تحويل تلقائي تستخدم القواطع الكهربائية (Circuit Breakers) مثل MCCB أو ACB للتحويل بين مصادر الطاقة المختلفة مثل الكهرباء الرئيسية والمولد الاحتياطي، وتوفر مستوى حماية أعلى وقدرة أكبر على تحمل التيارات العالية مقارنة بأنظمة الكونتاكتور. وهي مناسبة للمشاريع الصناعية والمباني الكبيرة.
احصل على أفضل لوحات ATS المصممة حسب احتياجات مشروعك من خلال التواصل مع فريقنا للحصول على استشارة فنية متخصصة.
شرح لوحات ATS في السعودية وآلية عملها
تستخدم لوحات ATS بشكل واسع في المملكة العربية السعودية نظرًا لأهمية توفير مصدر كهرباء احتياطي في العديد من المنشآت، وتعد آلية العمل في المشاريع كالتالي:
- عند انقطاع الكهرباء تقوم اللوحة بإرسال إشارة لتشغيل المولد.
- بعد وصول المولد إلى الجهد المناسب يتم تحويل الأحمال إليه.
- تستمر الأحمال في العمل بشكل طبيعي.
- عند عودة الكهرباء يتم إعادة التحويل للمصدر الرئيسي.
- هذا النظام يوفر استمرارية تشغيل عالية للمشاريع الحيوية.
استخدامات لوحات ATS في السعودية
تستخدم أنواع لوحات ATS الكهربائية في العديد من القطاعات التي تحتاج إلى مصدر طاقة احتياطي، وتعتبر أهم الاستخدامات في:
- المستشفيات والمراكز الطبية.
- المصانع والمنشآت الصناعية.
- الفنادق والمولات التجارية.
- الأبراج السكنية.
- مراكز البيانات.
- المنشآت الحكومية.
معايير اختيار لوحات ATS المناسبة لمشروعك
اختيار أنواع لوحات ATS الكهربائية المناسبة يتطلب دراسة مجموعة من العوامل الفنية مثل:
- سعة التيار الكهربائي المطلوب.
- نوع الأحمال الكهربائية في المشروع.
- عدد مصادر الطاقة المطلوبة.
- نوع نظام الانتقال المناسب.
- جودة المكونات الكهربائية.
- مساحة تركيب اللوحة داخل المشروع.
أسعار لوحات ATS في السعودية
تختلف أسعار لوحات ATS حسب عدة عوامل مثل السعة الكهربائية ونوع المكونات المستخدمة، ونوع القواطع أو الكونتاكتورات المستخدمة، وعدد مصادر الطاقة ولهذا لا يمكننا الاستقرار على سعر نهائي للوحة ولكن يمكننا تناول متوسط سعر:
- لوحات ATS الصغيرة: من 3000 إلى 8000 ريال.
- لوحات ATS المتوسطة: من 8000 إلى 20000 ريال.
- لوحات ATS الصناعية: قد تتجاوز 50000 ريال.
لماذا تختار السمان للوحات الكهربائية
يعد مصنع السمان للوحات الكهربائية من الجهات المتخصصة في تصميم وتصنيع لوحات الكهرباء في المملكة العربية السعودية، حيث يقدم حلولًا متكاملة لتصنيع أنواع لوحات ATS الكهربائية أو لوحات التحويل الأوتوماتيكي ولوحات التوزيع المختلفة، وغليك فيما يلي مميزات التعاون مع مصنع السمان لتصميم وتصنيع اللوحات الكهربائية:
- تصميم لوحات ATS حسب احتياجات المشروع.
- استخدام مكونات كهربائية عالية الجودة.
- الالتزام بالمعايير الدولية.
- اختبار اللوحات قبل التسليم.
- توفير دعم فني كامل للمشاريع.
- خبرة طويلة في مجال تصنيع اللوحات الكهربائية.
تواصل الآن مع مصنع السمان للوحات الكهربائية للحصول على أفضل لوحات ATS في السعودية مع تصميم احترافي يناسب متطلبات مشروعك.
الأسئلة الشائعة
ما هو سعر لوحة كهرباء ATS؟
يتراوح سعر لوحة ATS عادة بين 3000 ريال و50000 ريال حسب سعة اللوحة والمكونات المستخدمة.
ما هي أنواع لوحات ATS الكهربائية ؟
تنقسم لوحات ATS إلى عدة أنواع مثل ATS Contactor و ATS Breaker بالإضافة إلى أنواع الانتقال المختلفة مثل Open Transition وClosed Transition.
ما أفضل لوحة توزيع كهرباء؟
يعتمد اختيار أفضل لوحة كهربائية على احتياجات المشروع، لكن اللوحات المصممة وفق المعايير العالمية وتحتوي على مكونات عالية الجودة تعتبر الخيار الأفضل.
هل يمكن تركيب لوحة ATS مع مولد كهربائي؟
نعم، يتم استخدام لوحات ATS عادة مع المولدات الكهربائية لضمان استمرار الكهرباء عند انقطاع المصدر الرئيسي.
أين يتم تركيب لوحة ATS؟
يتم تركيبها عادة في غرفة الكهرباء الرئيسية بالقرب من لوحة التوزيع الرئيسية والمولد الكهربائي.
الخاتمة
إلى هنا نصل لنهاية مقال اليوم وقد تناولنا فيه الحديث عن أنواع لوحات ATS الكهربائية ووضحنا أن لوحات ATS تعد من أهم مكونات أنظمة الطاقة الاحتياطية، حيث تقوم بالتحويل السريع بين مصدر الكهرباء الرئيسي والمولد الاحتياطي في حال انقطاع التيار.
كما تناولنا مكونات اللوحات الـ ATS، وأنواعها، واستخداماتها في السعودية، بالإضافة إلى أسعارها وأهم معايير اختيارها.
