ما هي لوحات MCC ودورها في الأنظمة الكهربائية
تعد لوحات MCC من أهم مكونات الأنظمة الكهربائية الحديثة، خاصة في المشاريع الصناعية التي تعتمد بشكل كبير على تشغيل المحركات. وعند التساؤل ما هي لوحات MCC نجد أنها تمثل الحل الأمثل للتحكم في تشغيل وحماية المحركات بكفاءة وأمان داخل المنشآت. ومع تطور أنظمة الأتمتة، أصبحت هذه اللوحات عنصرًا أساسيًا لضمان استمرارية التشغيل وتقليل الأعطال. في هذا المقال نستعرض بالتفصيل ما هي لوحات MCC ودورها وأهم مكوناتها واستخداماتها في الأنظمة الكهربائية.
ما هي لوحات MCC

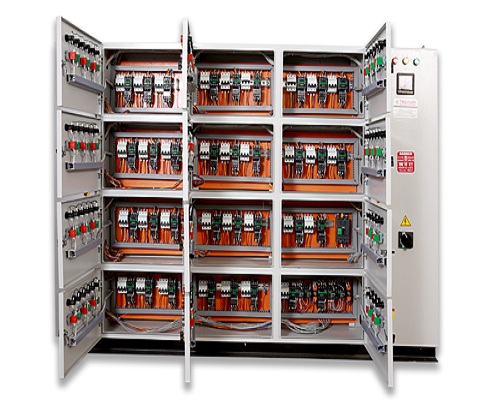

لوحات MCC هي اختصار لـ Motor Control Center، وهي لوحة كهربائية مخصصة للتحكم في تشغيل وإيقاف وحماية المحركات الكهربائية داخل المنشآت.
تعد لوحة MCC هي نظام متكامل يحتوي على مجموعة من الوحدات الكهربائية التي تتحكم في المحركات وهي تستخدم بشكل أساسي في المصانع والمنشآت التي تعتمد على المحركات بهدف تشغيل وإيقاف المحركات، وحماية المحركات من الأعطال، وتنظيم الأحمال الكهربائية، والتحكم في سرعة التشغيل.
تعريف لوحة MCC – خصائص لوحة MCC
ما هي لوحات MCC ؟ لوحات MCC تُعرف أيضًا باسم MCC Panel أو لوحة تحكم المحركات، وهي عبارة عن تجميع من الوحدات (Compartments) داخل لوحة واحدة، كل وحدة مسؤولة عن محرك معين، خصائص لوحة MCC:
- تصميم وحدات منفصلة لكل محرك
- سهولة الصيانة والاستبدال
- إمكانية التوسعة المستقبلية
- مستوى عالي من الأمان الكهربائي
أين تستخدم لوحات MCC؟

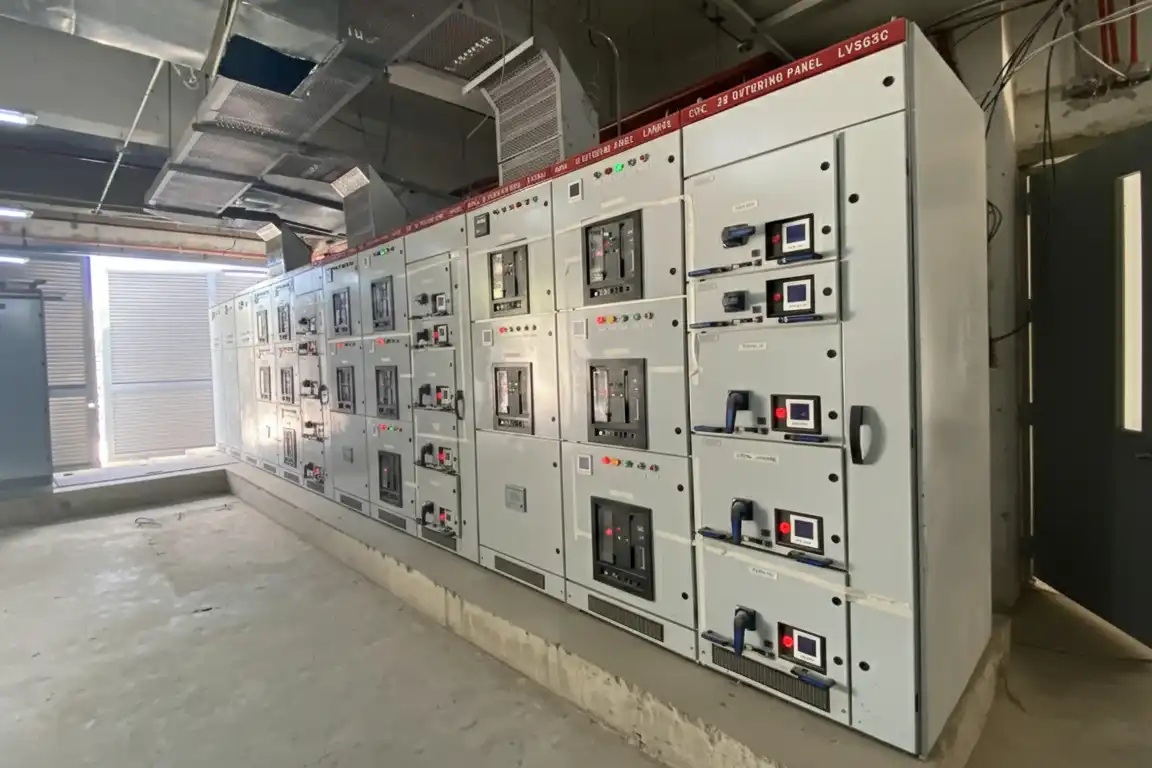

ما هي لوحات MCC
تستخدم لوحات MCC MCC Panel في أي منشأة تعتمد بشكل أساسي على المحركات الكهربائية في تشغيل الأنظمة المختلفة، حيث توفر تحكم مركزي وآمن في تشغيل هذه المحركات، وتعد أماكن الاستخدام الأكثر شيوعًا هي:
- المصانع وخطوط الإنتاج
- للتحكم في تشغيل الماكينات والمحركات الصناعية.
- محطات المياه والصرف الصحي
- لتشغيل المضخات وأنظمة المعالجة.
- أنظمة التكييف المركزي (HVAC)
- للتحكم في المراوح والمضخات ووحدات التبريد.
- المصانع البترولية والبتروكيماويات
- لإدارة تشغيل المعدات الثقيلة.
- المباني التجارية الكبرى
- مثل المولات والفنادق التي تعتمد على أنظمة تشغيل مركزية.
أهم مكونات لوحة MCC
بعد ما تعرفنا على ما هي لوحات MCC فيما سبق سنتعرف الآن على أهم مكوناتها حيث تتكون لوحة MCC من عدة مكونات رئيسية تعمل معًا للتحكم في المحركات بكفاءة وتنقسم هذه المكونات إلى:
- القواطع الكهربائية: تستخدم لحماية النظام من القصر الكهربائي وزيادة الأحمال.
- الكونتاكتورات: مسؤولة عن تشغيل وإيقاف المحركات.
- مرحلات الحماية: تحمي المحركات من الحمل الزائد.
- وحدات التحكم: تشمل أزرار التشغيل والإيقاف ولوحات التحكم.
- أجهزة القياس: لقياس التيار والجهد واستهلاك الطاقة.
- أنظمة التحكم المتقدمة: للتحكم في سرعة المحركات وتنظيم التشغيل.
- قضبان التوزيع: تنقل الكهرباء داخل اللوحة بكفاءة.
تواصل الآن مع مصنع السمان لتصنيع وتصميم اللوحات الكهربائية للحصول على لوحات MCC مصممة خصيصًا لمشروعك بأعلى جودة ومعايير عالمية
كيف تعمل لوحة MCC
تعتمد لوحة MCC على نظام تحكم متكامل لإدارة تشغيل المحركات، وهذا النظام يضمن تشغيل آمن ومستقر للمحركات، وتنقسم خطوات التشغيل إلى:
- استقبال الإشارة من نظام التحكم أو المشغل.
- إرسال أمر تشغيل إلى الكونتاكتور.
- بدء تشغيل المحرك.
- مراقبة أداء المحرك عبر أجهزة الحماية.
- إيقاف المحرك عند الحاجة أو عند حدوث عطل.
أنواع لوحات MCC
بعد ما تعرفنا على ما هي لوحات MCC وهي واحدة من أفضل لوحات كهربائية في السعودية سوف نتعرف على أنواعها والتي تنقسم إلى:
MCC تقليدية
- تعتمد على تشغيل مباشر (DOL).
- مناسبة للمحركات الصغيرة والمتوسطة.
MCC ذكية
- مزودة بأنظمة PLC وSCADA.
- توفر مراقبة وتحكم متقدم.
MCC مع VFD
- تستخدم للتحكم في سرعة المحركات.
- مناسبة لتوفير الطاقة وتحسين الأداء.
أنظمة التشغيل داخل لوحات MCC
تعتمد لوحات MCC على أكثر من طريقة لتشغيل المحركات حسب طبيعة التطبيق ومتطلبات المشروع، ومن أشهر أنظمة التشغيل:
- التشغيل المباشر: تشغيل مباشر للمحرك، مناسب للمحركات الصغيرة.
- تشغيل نجمة / دلتا: يقلل من تيار البدء، ويستخدم للمحركات المتوسطة.
- المشغل الناعم: يوفر تشغيل تدريجي للمحرك لتقليل الإجهاد الكهربائي.
- مغير التردد: يستخدم للتحكم في سرعة المحرك وتوفير الطاقة.
واعلم أن اختيار نظام التشغيل المناسب يؤثر بشكل مباشر على كفاءة المحرك وعمره الافتراضي.
مميزات لوحات MCC الذكية
مع التطور التكنولوجي، أصبحت لوحات MCC تعتمد على أنظمة تحكم ذكية توفر مستوى أعلى من الأداء والمراقبة. ومن أهم هذه المميزات:
- مراقبة لحظية للمحركات من خلال أنظمة SCADA أو BMS.
- تحليل الأعطال بشكل فوري مما يقلل وقت التوقف.
- إمكانية التحكم عن بعد في تشغيل وإيقاف المحركات.
- تحسين استهلاك الطاقة عبر أنظمة التحكم الذكي.
- تكامل مع أنظمة الأتمتة الصناعية مثل PLC.
معايير اختيار لوحة MCC المناسبة
لا يهم معرفة ما هي لوحات MCC ققط بل من الضروري اختيار لوحة MCC المناسبة لمشروعك ولهذا من المهم معرفة معايير اختيار لوحة MCC:
- عدد المحركات في المشروع
- قدرة المحركات (kW / HP)
- نوع التشغيل المطلوب
- البيئة المحيطة (حرارة / رطوبة)
- مستوى الأتمتة المطلوب
- إمكانية التوسعة المستقبلية
احصل على أفضل تصميم لوحات MCC من مصنع السمان، مع حلول متكاملة للتحكم في المحركات تناسب جميع المشاريع الصناعية والتجارية
الفرق بين MCC وDB وMDB
لوحة MDB (Main Distribution Board)
- الدور الأساسي: نقطة الدخول الرئيسية للكهرباء من المحول أو المولد، تقسم الطاقة على اللوحات الفرعية (مثل DB أو SMDB) والأحمال الكبيرة مثل المصاعد.
- المواصفات: سعة عالية (حتى 6300A)، نظام Busbar نحاسي/ألمنيوم، حماية MCCB رئيسية ضد القصر والتيار الزائد، درجة حماية IP54+ مع تبريد.
- المميزات: عزل جزئي، دعم ATS للطاقة الاحتياطية، قياس كلي للاستهلاك (Ammeter/Voltmeter)، مناسبة للمباني التجارية الكبيرة في السعودية.
لوحة DB (Distribution Board)
- الدور الأساسي: توزيع فرعي يغذيها MDB، للدوائر النهائية مثل الإضاءة والمقابس والأجهزة الصغيرة.
- المواصفات: سعة محدودة، DIN Rail للتركيب السريع، حماية MCB لكل دائرة (6-18A)، RCD ضد التسرب، مواد بلاستيكية/معدنية خفيفة IP40-IP65.
- المميزات: سهلة الصيانة، فصل سريع للأعطال، لا تحتاج Busbar معقد، مثالية للمنازل والمكاتب الصغيرة.
لوحة MCC (Motor Control Center)
- الدور الأساسي: تحكم مركزي في تشغيل/إيقاف/حماية المحركات الكهربائية، تغذيها عادة من MDB مباشرة.
- المواصفات: وحدات قابلة للإزالة (Draw-out)، Contactors، Overload Relays، Soft Starters أو VFDs لكل محرك، سعة تصل 1200A للوحة كاملة، درجة حماية IP55.
- المميزات: PLC للتحكم الآلي، حماية متقدمة من الحرارة/التذبذب، مناسبة للمصانع والمحطات (مضخات، مروحيات، سيور نقل).
أفضل أماكن شراء لوحات MCC في السعودية
لأن اختيار المورد المناسب للوحة MCC يضمن جودة الأداء والسلامة الخاصة بلوحات نوزيع الكهرباء في مشروع، تعرف على أهم المعايير الواجب توافرها في أماكن شراء لوحات الـ MCC:
- خبرة في تصنيع اللوحات الكهربائية
- استخدام مكونات أصلية
- الالتزام بالمعايير الدولية
- توفير دعم فني
ويعد مصنع السمان جروب افضل شركة لوحات كهربائية في السعودية حيث يقدم:
- تصميم لوحات MCC حسب المشروع
- استخدام مكونات عالمية
- اختبار اللوحات قبل التسليم
- دعم فني كامل
الصيانة الدورية للوحات MCC
الصيانة هي عنصر أساسي لضمان استمرارية عمل اللوحة، وإليك أهم خطوات الصيانة الواجب القيام بها للحفاظ على اللوحات:
- فحص القواطع والكونتاكتورات
- التأكد من التوصيلات الكهربائية
- تنظيف اللوحة من الأتربة
- اختبار أنظمة الحماية
- فحص أجهزة القياس
تعد لوحات MCC Panel من أفضل لوحات كهربائية في السعودية في المشاريع الصناعية، حيث توفر تحكمًا دقيقًا في تشغيل المحركات وتحميها من الأعطال. وقد تكلمنا في المقال عن ما هي لوحات MCC وأهم مكوناتها واستخداماتها وكيفية اختيار لوحة MCC مناسبة مع مصنع متخصص مثل مصنع السمان يضمن الحصول على نظام كهربائي موثوق يحقق أعلى كفاءة وأمان في التشغيل.
الأسئلة الشائعة
ما وظيفة لوحة MCC؟
تتحكم في تشغيل وإيقاف وحماية المحركات الكهربائية داخل المنشأة.
أين تستخدم لوحات MCC؟
تستخدم في المصانع، محطات المياه، وأنظمة التكييف المركزي.
ما الفرق بين MCC وVFD؟
MCC للتحكم في المحركات، بينما VFD للتحكم في سرعة المحرك.
هل يمكن ربط MCC مع أنظمة PLC؟
نعم، يمكن دمجها مع أنظمة التحكم الذكية.
ما العمر الافتراضي للوحة MCC؟
يتراوح بين 15 إلى 25 سنة حسب الجودة والصيانة.
هل تحتاج لوحة MCC إلى صيانة؟
نعم، يفضل إجراء صيانة دورية لضمان كفاءة التشغيل.
اطلب الآن عرض سعر من مصنع السمان جروب افضل شركة لوحات كهربائية في السعودية واحصل على لوحة MCC عالية الجودة مصممة وفق أعلى المعايير
