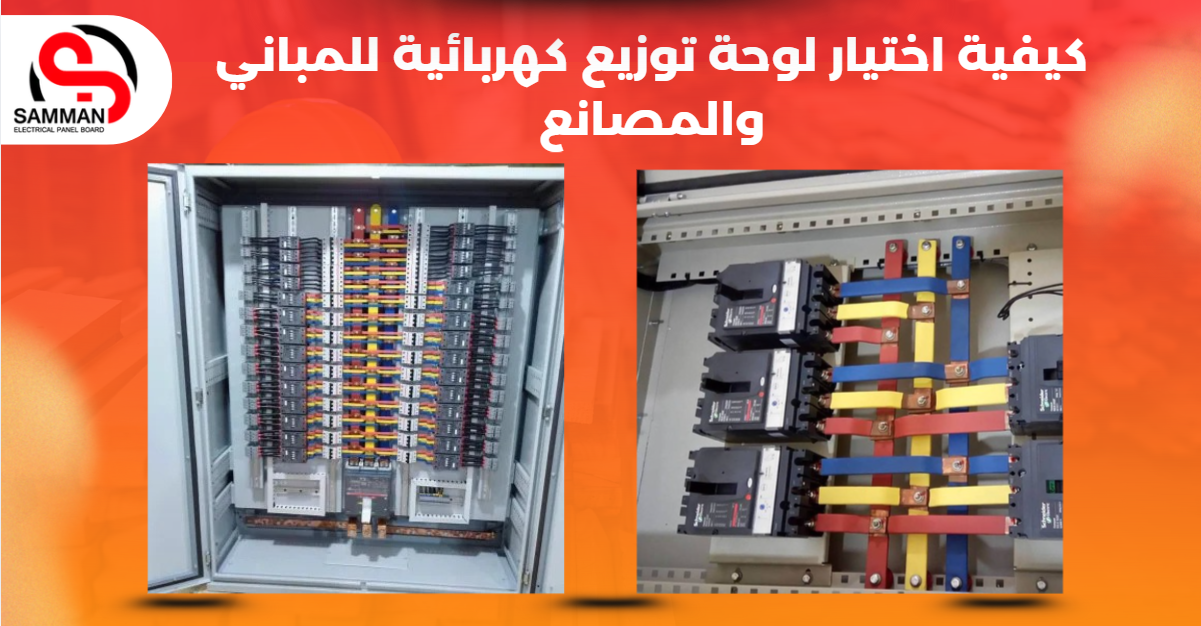

كيفية اختيار لوحة توزيع كهربائية مناسبة للمشروع؟ 10 معايير أساسية

كيفية اختيار لوحة توزيع كهربائية مناسبة للمشروع ليست مجرد خطوة فنية، بل قرار يؤثر مباشرة في كفاءة التشغيل، وسلامة الأشخاص والمعدات، واستمرارية التغذية الكهربائية، وسهولة الصيانة والتوسع مستقبلًا.

في هذا الدليل نتناول خطوات اختيار لوحة توزيع كهربائية، بدءًا من فهم أنواع لوحات التوزيع الكهربائية مثل MDB وSMDB وDB وATS، وصولًا إلى حساب الأحمال، وتحديد سعة اللوحة، وقدرة تحمل تيار القصر، ودرجة الحماية المناسبة، والبيانات التي يجب تجهيزها قبل طلب عرض السعر.

ما هي لوحة التوزيع الكهربائية؟

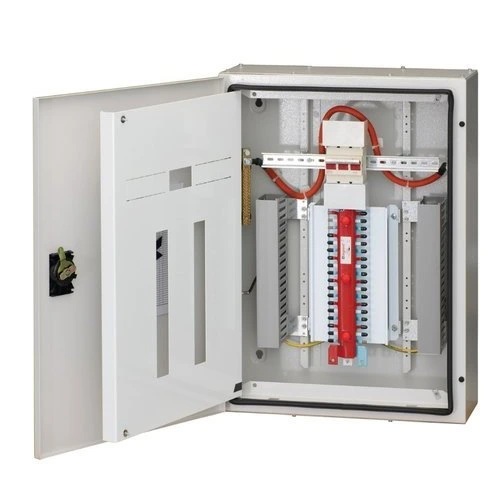

كيفية اختيار لوحة توزيع كهربائية

لوحة التوزيع الكهربائية أو Distribution Board هي وحدة كهربائية مركزية تستقبل التيار الكهربائي من المصدر الرئيسي وتوزعه على الدوائر الفرعية المختلفة داخل المنشأة. وتحتوي على مجموعة من القواطع الكهربائية التي تحمي كل دائرة على حدة من الحمل الزائد والقصر الكهربائي.

وتعد لوحات التوزيع الكهربائية هي حلقة الوصل بين مصدر الطاقة الرئيسي وجميع نقاط الاستهلاك في المبنى، من الإضاءة والتكييف إلى الأجهزة الصناعية والمعدات الثقيلة. وبدونها، يستحيل تنظيم تدفق الكهرباء أو عزل أي دائرة عند حدوث عطل.

المكونات الأساسية للوحة التوزيع:

تضم اللوحة عددًا من العناصر الأساسية، ويمكن مراجعة شرح أوسع في دليل مكونات لوحة التوزيع الكهربائية، وأهمها:

• القاطع الرئيسي: يتحكم في التيار الكلي الداخل إلى اللوحة ويحميها من الحمل الزائد.
• القواطع الفرعية: تحمي كل دائرة فرعية على حدة وتسمح بعزلها بشكل مستقل.
• قضبان التوزيع: قضبان نحاسية أو ألومنيوم تنقل التيار من القاطع الرئيسي إلى الفروع.
• لوح التأريض: يضمن تأريض جميع الدوائر لحماية الأشخاص والمعدات.
• الهيكل المعدني: يحمي المكونات الداخلية من الغبار والرطوبة وأي تأثيرات خارجية.
• أجهزة القياس والحماية: مثل عدادات القياس والمرحلات ووحدات مراقبة الجهد والطاقة، وفق متطلبات المشروع.

أنواع لوحات التوزيع الكهربائية

قبل اختيار اللوحة، يجب تحديد موقعها ووظيفتها داخل مخطط توزيع الطاقة؛ لأن اسم اللوحة وحده لا يكفي لتحديد سعتها أو مواصفاتها.

1. لوحة التوزيع الرئيسية (MDB — Main Distribution Board)

لوحات توزيع كهربائية MDB تستقبل التيار مباشرة من محطة التحويل أو المولد، ثم تقوم بتوزيعه على اللوحات الفرعية.

تستخدم في المصانع والمجمعات التجارية والمستشفيات والجامعات والمشروعات الكبيرة. وتختلف سعتها حسب التصميم، ويمكن أن تصل بعض حلول لوحات التوزيع الرئيسية MDB الهندسية إلى 6300 أمبير، لكن السعة النهائية لا تُختار من رقم عام بل من دراسة الأحمال ومستوى القصر ومتطلبات التشغيل.

2. لوحة التوزيع الفرعية (DB — Distribution Board)

تستقبل التيار من لوحة MDB وتوزعه على نقاط الاستهلاك المباشرة في المبنى كالإضاءة والمقابس والتكييف. وهي تعد الأنسب للاستخدام في المباني السكنية والتجارية متوسطة الحجم.

تعمل SMDB عادة كمرحلة وسيطة بين اللوحة الرئيسية واللوحات النهائية، بينما تغذي DB أو FDB دوائر الاستهلاك مثل الإضاءة والمقابس وأجهزة التكييف. وقد تختلف المسميات بين المشاريع، لذلك يجب الرجوع إلى المخطط الأحادي وقائمة اللوحات.

3. لوحة الإضاءة (LP — Lighting Panel Board)

لوحات الإضاءة هي لوحات توزيع كهربائية متخصصة في التحكم بدوائر الإضاءة وتوزيعها، وتتميز بتصميمها المدمج المناسب للأماكن التي تتطلب إدارة منفصلة لأنظمة الإضاءة سواء كانت مباني سكنية أو تجارية.

4. لوحة التحويل التلقائي (ATS — Automatic Transfer Switch)

تراقب لوحات ATS مصادر التغذية وتحول الحمل تلقائيًا من المصدر الرئيسي إلى المصدر الاحتياطي عند تحقق شروط التحويل. ولا يعني ذلك دائمًا انتقالًا لحظيًا؛ فالمدة الفعلية تعتمد على زمن اكتشاف العطل، وتشغيل المولد، واستقرار المصدر الاحتياطي، وتسلسل التحكم.

5. لوحة التوزيع الطارئة (EMDB — Emergency Main Distribution Board)

هي لوحات مخصصة لتغذية الأحمال الحيوية فقط في حالات الطوارئ، كأنظمة الإطفاء وإضاءة مسالك الهروب والمصاعد الطارئة.

6. لوحات التزامن (Synchronization Panels)

تستخدم لوحات التزامن لإدارة وتشغيل أكثر من مولد أو مصدر متوافق، ومزامنة الجهد والتردد وتسلسل الفازات قبل التوصيل المتوازي، ثم مشاركة الأحمال وفق استراتيجية التحكم المعتمدة.

7. لوحات التحكم في المحركات MCC

إذا كان المشروع يعتمد على محركات ومضخات وخطوط إنتاج، فقد يحتاج إلى لوحات MCC التي تجمع دوائر التشغيل والحماية والتحكم للمحركات. وهي تختلف وظيفيًا عن لوحة التوزيع العامة، حتى لو اجتمعتا ضمن شبكة الجهد المنخفض نفسها.

كيفية اختيار لوحة توزيع كهربائية مناسبة؟

اختيار لوحة التوزيع الصحيحة يبدأ بفهم متطلبات المشروع بدقة. وإليك أبرز المحاور التي يجب مراعاتها:

أولاً: تحديد نوع المنشأة والغرض منها

 فلكل بيئة متطلباتها من حيث عدد الدوائر ومستوى الحماية ودرجة الموثوقية المطلوبة. نظرًا لأن المنشأة السكنية تختلف احتياجاتها عن المصنع أو المستشفى أو أي منشأة تجارية

ثانياً: حساب الأحمال الكهربائية الكلية

قبل اختيار اللوحة، لا بد من إجراء دراسة أحمال تشمل المعدات والأجهزة المتوقع تشغيلها، مع أخذ معامل الطلب ومعامل التنوع أو التزامن وطبيعة التشغيل بعين الاعتبار لتجنب الإفراط في التصميم أو القصور فيه.

يجب التمييز بين الحمل الموصل Connected Load والحمل الأقصى المتوقع Maximum Demand، مع مراعاة المحركات والتيارات الابتدائية والأحمال غير الخطية والتوافقيات ودرجات الحرارة والارتفاع عن سطح البحر عندما تؤثر في تخفيض تصنيف المكونات.

ثالثًا: تحديد التيار المقنن وسعة الباصبارات والكابلات

لا تُحدد سعة اللوحة من مجموع الكيلوواط فقط. يجب اختيار التيار المقنن للقاطع الرئيسي والباصبارات والموصلات بعد تطبيق معاملات الطلب والتنوع والتخفيض المناسبة، والتحقق من ارتفاع الحرارة داخل التجميع وظروف التهوية والتركيب.

رابعًا: حساب تيار القصر واختيار قدرة القطع

يجب معرفة تيار القصر المتوقع عند نقطة تركيب اللوحة. وتُختار قدرة قطع القاطع بحيث تكون مناسبة لمستوى القصر المتاح، كما يجب التحقق من قدرة التجميع والباصبارات على تحمل تيار القصر للمدة المحددة. تجاهل هذه النقطة قد يؤدي إلى اختيار قاطع مناسب للحمل العادي لكنه غير مناسب لحالة العطل.

خامسًا: تنسيق الحماية والانتقائية بين القواطع

الهدف ليس فقط أن تفصل القواطع عند العطل، بل أن تفصل أقرب دائرة متأثرة قدر الإمكان دون إسقاط التغذية عن أقسام سليمة. لذلك تُراجع إعدادات الحماية ومنحنيات الفصل والتنسيق الانتقائي Selectivity والتنسيق الاحتياطي Cascading عند انطباقه.

سادسًا: اختيار درجة الحماية IP المناسبة

تحدد درجة IP مستوى حماية الغلاف من دخول الأجسام الصلبة والماء، لكنها لا تختار بقاعدة واحدة لجميع المشروعات. يجب ربطها بمكان التركيب الداخلي أو الخارجي، ووجود غبار أو رطوبة أو مياه مباشرة، والتهوية، والتآكل، ومتطلبات الاستشاري. وقد تحتاج اللوحة الخارجية إلى درجة حماية أعلى وتجهيزات إضافية للحرارة والشمس، بينما تحدد مواصفات المشروع الدرجة المناسبة للغرف الداخلية.

سابعًا: تحديد عدد الدوائر ومساحة التوسع ومقاس اللوحة

حدد عدد المخارج الحالية والاحتياطية، وأبعاد القواطع، ومسارات دخول وخروج الكابلات، ومسافات الانحناء، والتهوية، وسهولة الوصول للصيانة. ويمكن مراجعة دليل مقاسات لوحة الكهرباء القياسية لفهم العوامل التي تتحكم في الأبعاد قبل اعتماد رسم GA.

ثامنًا: التحقق من المعيار المطبق والاختبارات

تعتمد متطلبات التجميعات منخفضة الجهد على الجزء المنطبق من سلسلة IEC 61439؛ فالجزء 1 يضع القواعد العامة، والجزء 2 يخص تجميعات القدرة والتحكم، بينما يغطي الجزء 3 لوحات التوزيع التي يشغلها أشخاص عاديون ضمن نطاقه. يجب طلب دليل التحقق من التصميم وإجراء التحقق الروتيني على التجميع النهائي، وليس الاكتفاء بأن كل مكوّن يحمل شهادة منفصلة.

تاسعًا: مراعاة التشغيل والصيانة والسلامة

راجع شكل الفصل الداخلي عند الحاجة، وإمكانية عزل أجزاء محددة، والوصول الآمن، والترقيم، والـInterlocks، ومساحة العمل أمام اللوحة، ومتطلبات الإغلاق والقفل، وسهولة استبدال المكونات. المشروعات الحرجة قد تحتاج تصميمًا يحد من زمن التوقف أثناء الصيانة.

عاشرًا: تجهيز المستندات الفنية قبل الشراء

قبل طلب العرض جهز المخطط الأحادي SLD، وجدول الأحمال، وقائمة اللوحات، وجهد النظام وتردده، وتيار القصر المتوقع، ودرجة IP، ومصدر الدخول، وعدد المخارج، ومتطلبات القياس والاتصال، ونوع التركيب، ومسارات الكابلات، والماركات المقبولة. ويمكن الاستفادة من دليل تصميم لوحات توزيع الكهرباء عند إعداد نطاق الطلب.

مصنع السمان جروب افضل شركة لوحات كهربائية في السعودية لتصميم وتصنيع لوحات التوزيع الكهربائية بما يناسب احتياجات مشروعك وتقديم الحل الأمثل تواصل معنا الآن

سعة اللوحة الكهربائية وكيفية تحديد السعة الأفضل

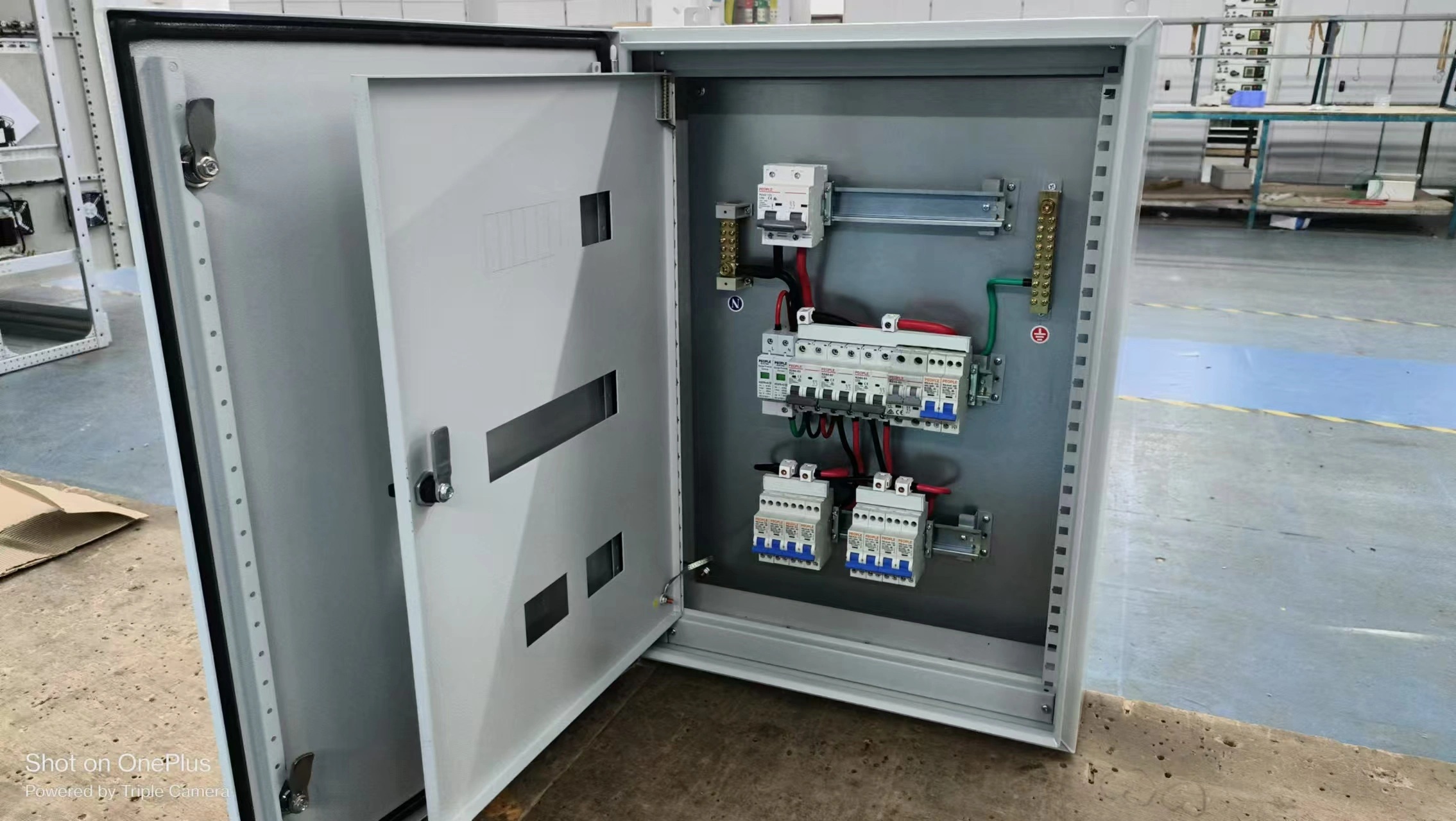

كيفية اختيار لوحة توزيع كهربائية

بعد أن تعرفنا على كيفية اختيار لوحة توزيع كهربائية سنتعرف الآن على كيفية قياس سعة اللوحة الكهربائية بالأمبير، وهي تعبر عن الحد الأقصى للتيار الذي تستطيع اللوحة استيعابه بأمان. وتحديد السعة الصحيحة خطوة محورية تؤثر على أداء المنظومة الكهربائية بأكملها.

خطوات تحديد السعة المناسبة:

• حصر جميع الأحمال: اجمع الأحمال الكهربائية للمعدات والأجهزة بوحدة الواط أو الكيلوواط.
• تحديد نظام التغذية: أحادي الطور أم ثلاثي الطور، مع معرفة الجهد ومعامل القدرة والكفاءة عند الحاجة.
• حساب التيار للأحمال أحادية الطور بصورة تقريبية: I = P ÷ (V × PF × η).
• حساب التيار للأحمال ثلاثية الطور المتزنة بصورة تقريبية: I = P ÷ (√3 × VLL × PF × η).
• تطبيق معاملات الطلب والتنوع والتخفيض المناسبة حسب نوع الأحمال وبيئة التشغيل، بدل إضافة نسبة ثابتة على جميع المشروعات.
• مراعاة التوسع المستقبلي: خصص مخارج ومساحة احتياطية وفق خطة المشروع، مع التأكد من أن الباصبارات والقاطع الرئيسي والتبريد مناسبة للتوسع المتوقع.
• الاستعانة بمهندس متخصص: في المشاريع الكبيرة والمعقدة، يجب أن يعتمد مهندس كهربائي مؤهل دراسة الأحمال والحماية والقصر والتنسيق.

مثال مبسط على الحساب

إذا كان حمل ثلاثي الطور قدرته 100 kW عند جهد خطي 400 V، ومعامل قدرة 0.90 وكفاءة 0.95، فإن التيار التقريبي يساوي: 100,000 ÷ (1.732 × 400 × 0.90 × 0.95) ≈ 169 A. هذه نتيجة أولية فقط، ولا تكفي وحدها لاختيار القاطع أو اللوحة قبل مراجعة طبيعة الحمل، وتيار البدء، والتخفيض، والتنسيق، وتيار القصر.

قائمة تحقق سريعة قبل طلب عرض السعر

• نوع اللوحة وموقعها في شبكة التوزيع: MDB أو SMDB أو DB أو ATS أو MCC.
• الجهد، عدد الفازات، التردد، ونظام التأريض.
• الحمل الموصل والحمل الأقصى المتوقع والتيار المقنن.
• تيار القصر المتوقع وقدرات القطع والتحمل المطلوبة.
• عدد المخارج وسعاتها والمخارج الاحتياطية.
• درجة الحماية IP وبيئة التركيب ودرجة الحرارة والارتفاع والتآكل.
• متطلبات القياس والحماية والاتصال مع BMS أو SCADA.
• شكل الفصل الداخلي ومتطلبات الاستمرارية والصيانة.
• الرسومات المطلوبة: SLD وGA وWiring Diagram وAs-Built.
• التحقق من التصميم، الاختبارات الروتينية، وتقارير الفحص قبل الشحن.

أخطاء شائعة عند اختيار لوحة توزيع كهربائية

• اختيار اللوحة على أساس السعر أو الأمبير فقط دون مستوى القصر والتنسيق.
• استخدام معادلة أحادية الطور لحمل ثلاثي الطور أو تجاهل معامل القدرة والكفاءة.
• اعتبار نسبة احتياطية ثابتة حلًا صالحًا لكل المشروعات.
• تحديد IP مرتفع دون دراسة تبديد الحرارة، أو IP منخفض لا يناسب البيئة.
• الاعتماد على شهادات المكونات دون التحقق من التجميع النهائي.
• إهمال مسارات الكابلات، مساحة الصيانة، الترقيم، والوثائق النهائية.

لماذا تختار السمان جروب لشراء لوحات التوزيع الكهربائية؟

اختيار المصنع المناسب جزء أساسي من نجاح المشروع؛ لأن جودة اللوحة لا تعتمد على القواطع وحدها، بل على الدراسة الهندسية، وتجميع المكونات، وإدارة الحرارة، ومسارات الباصبارات والكابلات، والاختبارات والوثائق.

يقدم السمان جروب حلولًا متنوعة تشمل MDB وDB وATS وEMDB وLP وMCC ولوحات PFC ولوحات التزامن، مع إمكانية تخصيص التصميم وفق متطلبات المشروع.

إذا كان مشروعك يحتاج إلى أبعاد أو تجهيزات خاصة، راجع خدمة تصنيع لوحات كهربائية حسب الطلب، ثم أرسل المخطط الأحادي وجدول الأحمال ومتطلبات الموقع للحصول على عرض فني قابل للمقارنة.

تواصل مع السمان جروب لمراجعة بيانات المشروع وتحديد نوع اللوحة وسعتها وتجهيزاتها قبل طلب عرض السعر.

لمعرفة كيفية اختيار لوحة توزيع كهربائية المناسبة لمشروعك تواصل مع مصنع السمان جروب افضل شركة لوحات كهربائية في السعودية تواصل معنا الآن

الخاتمة

إلى هنا نصل لنهاية موضوع اليوم وقد تحدثنا فيه عن كيفية اختيار لوحة توزيع كهربائية لضمان كفاءة النظام وسلامته على المدى الطويل، كما تناولنا أهم أنواع لوحات التوزيع الكهربائية وفي النهاية استعرضنا أهمية التعامل مع جهة متخصصة مثل مصنع السمان لتصميم وتصنيع اللوحات الكهربائية لتقديم حلول متخصصة تناسب احتياجات مشروعك بدقة.

الأسئلة الشائعة

كيف تختار لوحة توزيع كهربائية؟

ابدأ بتحديد نوع المنشأة وحساب الأحمال الكلية، ثم حدد السعة المناسبة مع هامش احتياطي 25%. اختر درجة الحماية IP المناسبة لبيئة التركيب، وتأكد من مطابقة اللوحة للمعايير الدولية IEC 61439.

ما العوامل المهمة عند اختيار اللوحة؟

أبرز العوامل هي: الحمل الكهربائي الكلي، السعة بالأمبير، نوع القواطع ومواصفاتها، درجة الحماية IP، مطابقة المعايير الدولية، جودة المواد والمكونات المستخدمة، وإمكانية التوسع المستقبلي في اللوحة.

ما الفرق بين لوحة MDB ولوحة DB؟

لوحة MDB هي اللوحة الرئيسية التي تستقبل التغذية من المصدر الرئيسي وتوزعها على اللوحات الفرعية، بينما تستقبل DB أو FDB التغذية من لوحة أعلى وتوزعها على الدوائر النهائية. وقد توجد SMDB كمرحلة وسيطة بينهما.

هل يجب أن تكون اللوحة الكهربائية مطابقة لمعايير دولية؟

نعم، المطابقة لمعيار IEC 61439 شرط أساسي لضمان سلامة اللوحة وأدائها. كما أن كثيراً من المشاريع الحكومية والشركات الكبرى في المملكة تشترط الحصول على شهادات مطابقة معترف بها قبل قبول اللوحة في الموقع.

متى أحتاج إلى لوحة ATS؟

تحتاج إلى لوحة ATS في كل منشأة لا يمكنها تحمل انقطاع الكهرباء حتى للحظات، مثل المستشفيات ومراكز البيانات والفنادق ومحطات الاتصالات. حيث تعمل لوحة ATS على التحويل التلقائي الفوري إلى المولد الاحتياطي دون تدخل بشري.

كم العمر الافتراضي للوحة التوزيع الكهربائية؟

اللوحات عالية الجودة المصنوعة وفق المعايير الدولية يمكن أن تعمل بكفاءة لمدة تتراوح بين 20 و30 سنة مع الصيانة الدورية المنتظمة.

هل نسبة 25% احتياطي ثابتة لكل لوحة؟

لا. يمكن أن يحدد المشروع نسبة أو عدد مخارج احتياطية للتوسع، لكن الاحتياطي لا يطبق كقاعدة واحدة على التيار والمساحة والباصبارات والقواطع في جميع الحالات. يجب تحديده حسب خطة النمو، ونوع الأحمال، ومتطلبات الاستشاري، وقدرة النظام.

ما الفرق بين التيار المقنن وقدرة القطع؟

التيار المقنن يرتبط بالتشغيل المستمر ضمن شروط محددة، أما قدرة القطع فترتبط بقدرة القاطع على فصل تيار قصر مرتفع بأمان. قد يكون القاطع مناسبًا للأمبير التشغيلي لكنه غير مناسب لمستوى القصر في الموقع.
