لوحات التوزيع الكهربائية | دليل شامل لكل الأنواع

تعد لوحات التوزيع الكهربائية العنصر الأساسي في أي نظام كهربائي، حيث تقوم باستقبال الطاقة الكهربائية وتوزيعها بشكل آمن ومنظم على مختلف الأحمال والدوائر داخل المباني والمنشآت. وتختلف أنواع لوحات التوزيع حسب طبيعة المشروع وحجم الأحمال ومتطلبات التشغيل، وفيما يلي أبرز الأنواع المستخدمة في المشاريع السكنية والتجارية والصناعية.

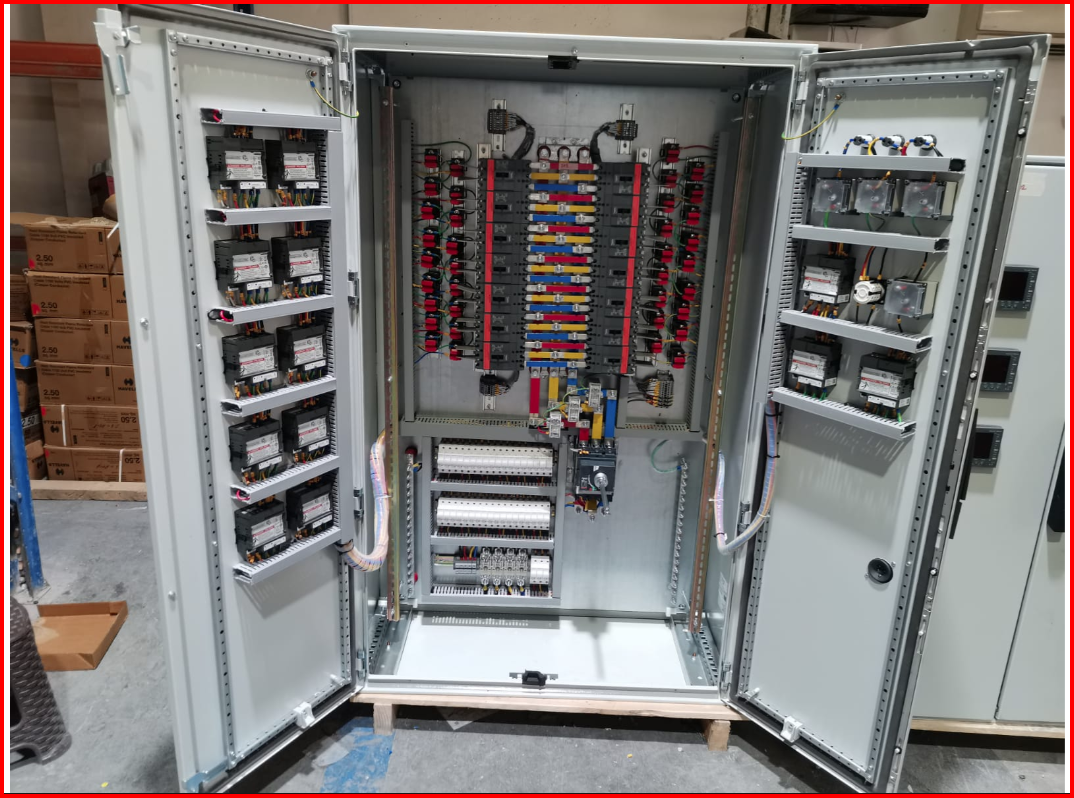

 لوحة التوزيع الرئيسية (Main Distribution Board – MDB)

تعتبر لوحة التوزيع الرئيسية (MDB) القلب الرئيسي لمنظومة التوزيع الكهربائي داخل المنشأة، حيث تستقبل التغذية مباشرة من المحول الكهربائي أو من مصدر الخدمة الرئيسي (Utility Supply)، ثم تقوم بتوزيع الطاقة إلى لوحات SMDB واللوحات المتخصصة الأخرى.

من الناحية الهندسية، تحتوي لوحة MDB على قاطع رئيسي (ACB أو MCCB) بسعات قد تصل إلى عدة آلاف من الأمبيرات، بالإضافة إلى قضبان توزيع (Busbars) مصممة لتحمل تيارات القصر المتوقعة وفق دراسات Short Circuit Analysis. كما يتم تزويدها بأنظمة قياس ومراقبة للطاقة تشمل الفولتية والتيار ومعامل القدرة واستهلاك الطاقة.

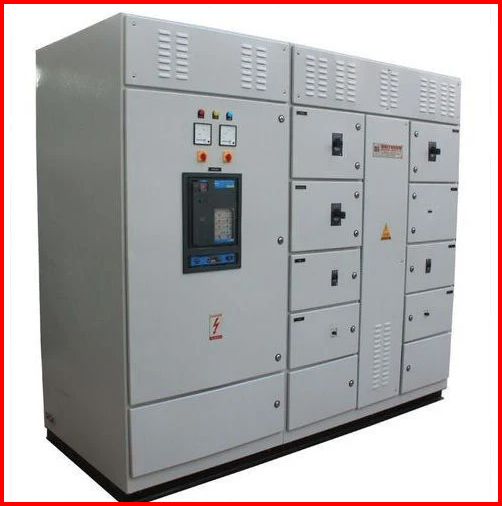

 لوحة التوزيع الفرعية (Sub Main Distribution Board – SMDB)

تعمل لوحة التوزيع الفرعية (SMDB) كحلقة وسيطة بين اللوحة الرئيسية ولوحات التوزيع النهائية، حيث يتم استخدامها لتقسيم الأحمال حسب المناطق أو الطوابق أو الأنظمة التشغيلية داخل المبنى.

يساعد استخدام لوحات SMDB في تقليل أطوال الكابلات الرئيسية وخفض الفقد الكهربائي الناتج عن هبوط الجهد (Voltage Drop). كما تتيح للمهندس تحقيق مرونة أكبر في توزيع الأحمال وإجراء أعمال الصيانة دون التأثير على كامل المنشأة. وغالبا ما تحتوي على قواطع MCCB مع سعات تتراوح بين 100A و1600A وفق متطلبات المشروع.

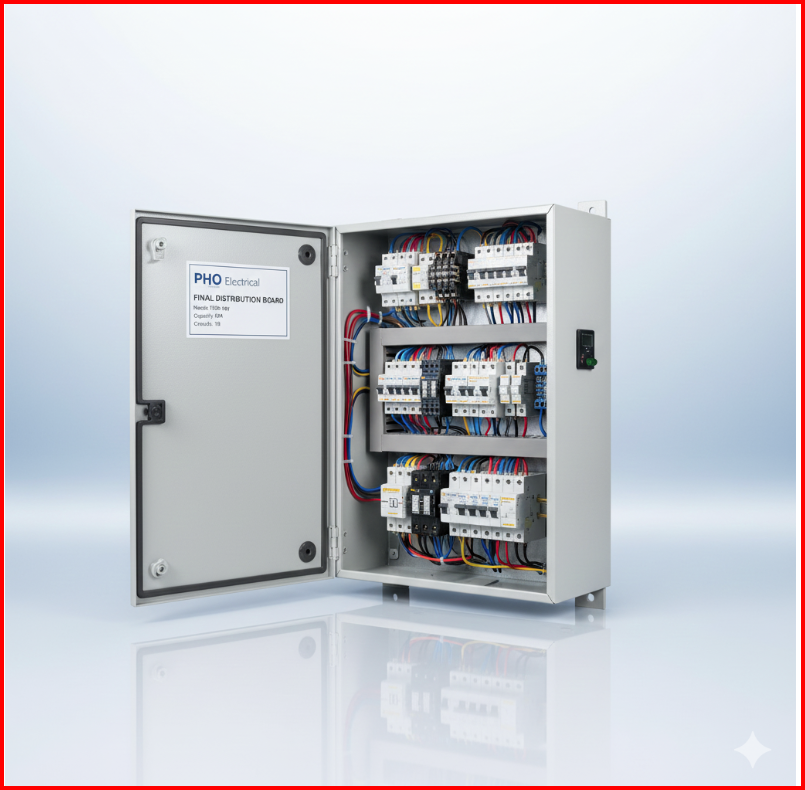

 لوحة التوزيع النهائية (Final Distribution Board – FDB)

تمثل لوحة التوزيع النهائية (FDB) المرحلة الأخيرة في منظومة توزيع الكهرباء، حيث تقوم بتغذية الدوائر النهائية مثل الإنارة والمقابس الكهربائية وأجهزة التكييف والمعدات التشغيلية المختلفة. وتحتوي هذه اللوحات على قواطع حماية فرعية مصممة لحماية كل دائرة بشكل مستقل من الأحمال الزائدة أو دوائر القصر أو تسرب التيار.

وتتميز لوحات FDB بأهميتها الكبيرة في رفع مستوى الأمان الكهربائي داخل المنشآت، حيث تساعد على عزل الأعطال بسرعة وتقليل تأثيرها على باقي الدوائر، مما يضمن استمرارية التشغيل وسهولة عمليات الصيانة المستقبلية.

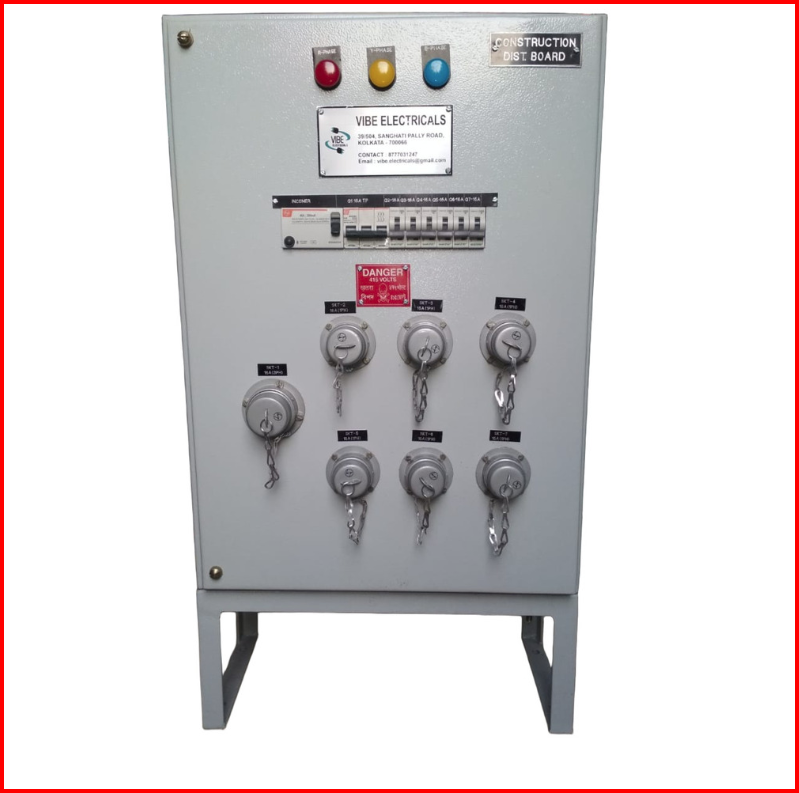

 لوحة التوزيع الخارجية (Outdoor Distribution Board)

صممت لوحات التوزيع الخارجية للعمل في البيئات المفتوحة التي تتعرض بشكل مستمر للأمطار والرطوبة والغبار ودرجات الحرارة المرتفعة. لذلك يتم تصنيعها باستخدام هياكل معدنية قوية ومواد مقاومة للتآكل مع توفير درجات حماية مرتفعة مثل IP55 وIP65 لحماية المكونات الكهربائية الداخلية.

وتستخدم هذه اللوحات بشكل واسع في مشاريع البنية التحتية ومحطات الخدمات والمرافق العامة والمواقع الصناعية، حيث تضمن استمرارية التشغيل في الظروف البيئية القاسية مع الحفاظ على أعلى مستويات السلامة الكهربائية.

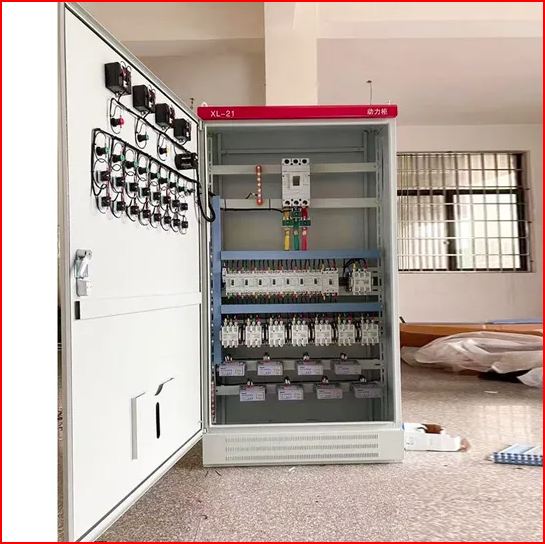

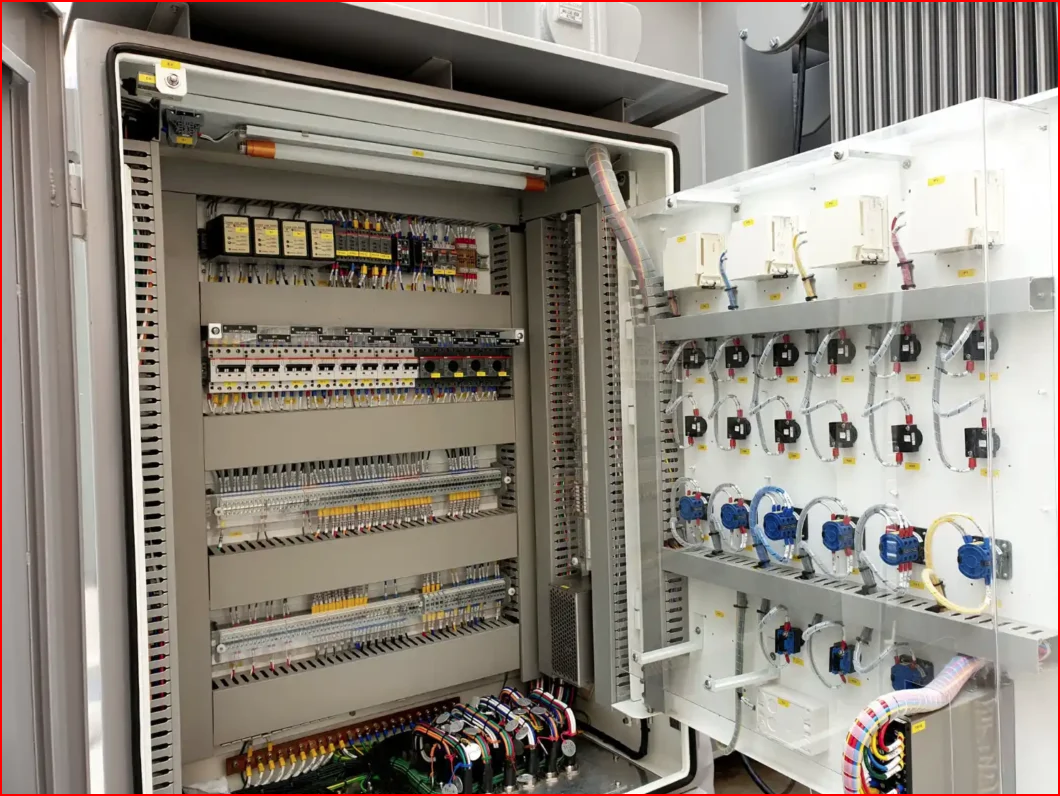

لوحة التوزيع الصناعية (Industrial Distribution Board)

تعتبر لوحة التوزيع الصناعية من أكثر أنواع لوحات التوزيع تطورا وتعقيدا، حيث يتم تصميمها خصيصا لتلبية احتياجات المصانع وخطوط الإنتاج والمنشآت الصناعية ذات الأحمال المرتفعة. وتتميز بقدرتها على التعامل مع تيارات عالية وأنظمة تشغيل مستمرة تتطلب مستويات متقدمة من الحماية والتحكم.

وتحتوي هذه اللوحات على مكونات كهربائية متخصصة تشمل قواطع القدرة، ووحدات حماية المحركات، وأنظمة مراقبة الطاقة، وأجهزة التحكم الصناعي، مع إمكانية دمجها مع أنظمة الأتمتة الحديثة مثل PLC & SCADA. لذلك تعد الخيار الأمثل للمشاريع الصناعية التي تتطلب أداء موثوقا وكفاءة تشغيلية عالية على المدى الطويل.

الفرق بين MDB و SMDB

يعد فهم الفرق بين لوحة التوزيع الرئيسية (MDB) ولوحة التوزيع الفرعية (SMDB) من أساسيات تصميم الأنظمة الكهربائية في المباني والمنشآت الصناعية والتجارية.

وعلى الرغم من أن كلا اللوحتين تؤديان وظيفة توزيع الطاقة الكهربائية، إلا أن لكل منهما دورا مختلفا داخل الشبكة الكهربائية من حيث موقع التركيب وسعة التيار وطبيعة الأحمال التي تقوم بتغذيتها. ويساعد التمييز بين MDB وSMDB المهندسين والاستشاريين على تصميم شبكة كهربائية أكثر كفاءة وأمانا مع تحقيق أفضل توزيع للأحمال الكهربائية.

لوحة MDB واستخداماتها

لوحة التوزيع الرئيسية (Main Distribution Board – MDB) هي اللوحة الكهربائية التي تستقبل التغذية الرئيسية مباشرة من المحول الكهربائي (Transformer) أو من مصدر الكهرباء القادم من شركة التوزيع. وتعتبر نقطة التحكم المركزية في النظام الكهربائي، حيث يتم من خلالها توزيع الطاقة إلى لوحات التوزيع الفرعية SMDB واللوحات المتخصصة الأخرى مثل لوحات المضخات ولوحات التكييف.

وتتميز لوحات MDB بقدرتها على التعامل مع الأحمال الكهربائية الكبيرة، لذلك يتم تجهيزها بقواطع رئيسية من نوع ACB أو MCCB ذات سعات عالية قد تصل إلى آلاف الأمبيرات، بالإضافة إلى قضبان نحاسية (Copper Busbars) مصممة لتحمل تيارات التشغيل و تيارات القصر المتوقعة.

أبرز استخدامات لوحة MDB:

• استقبال التغذية الرئيسية للمشروع.
• توزيع الكهرباء على جميع اللوحات الفرعية.
• حماية الشبكة الكهربائية من الأحمال الزائدة وأعطال القصر.
• مراقبة استهلاك الطاقة الكهربائية عبر أجهزة القياس والتحليل.
• إدارة الأحمال الرئيسية داخل المشاريع الكبيرة.

لوحة التوزيع الفرعية (Sub Main Distribution Board – SMDB)

لوحة التوزيع الفرعية (Sub Main Distribution Board – SMDB) هي لوحة كهربائية تتلقى التغذية من لوحة MDB وتقوم بإعادة توزيع الطاقة على مجموعة من لوحات التوزيع النهائية (FDB) أو على مناطق محددة داخل المشروع مثل الأدوار أو الأقسام أو المباني الفرعية.

ويتم استخدام لوحات SMDB لتقليل أطوال الكابلات الخارجة من اللوحة الرئيسية وتحسين كفاءة التوزيع الكهربائي، خاصة في المشاريع الكبيرة التي تحتوي على عدد كبير من الأحمال الكهربائية المنتشرة في أكثر من موقع.

كما تساهم هذه اللوحات في تسهيل أعمال الصيانة والعزل الكهربائي، حيث يمكن فصل جزء محدد من المبنى دون التأثير على كامل الشبكة الكهربائية.

أبرز استخدامات لوحة SMDB:

• توزيع الكهرباء على مناطق أو طوابق محددة.
• تقليل الأحمال المباشرة على لوحة MDB.
• تحسين تنظيم شبكة التوزيع الكهربائية.
• تقليل هبوط الجهد الناتج عن المسافات الطويلة.
• تسهيل أعمال الصيانة والتوسعات المستقبلية.

جدول مقارنة شامل بين MDB و SMDB

معايير الجودة في التصنيع للوحات التوزيع الكهربائية

تعد جودة التصنيع من أهم العوامل التي تحدد كفاءة وأمان لوحات التوزيع الكهربائية على المدى الطويل، حيث تؤثر بشكل مباشر على قدرة اللوحة على تحمل الأحمال الكهربائية وظروف التشغيل المختلفة. وتلتزم المصانع المتخصصة بمجموعة من المعايير الهندسية والفنية لضمان مطابقة اللوحات للمواصفات الدولية وتحقيق أعلى مستويات الاعتمادية. كما تساهم هذه المعايير في تقليل الأعطال الكهربائية وتحسين أداء الشبكة ورفع مستوى السلامة داخل المشاريع السكنية والتجارية والصناعية.

أهم معايير الجودة في تصنيع لوحات التوزيع الكهربائية:

• الالتزام بمعايير IEC 61439 الخاصة بتصميم واختبار لوحات التوزيع الكهربائية.
• استخدام هياكل معدنية (Enclosures) عالية الجودة ومقاومة للتآكل والصدأ.
• اختيار سماكات الصاج المناسبة وفق حجم اللوحة وطبيعة الاستخدام.
• استخدام قضبان نحاسية (Copper Busbars) عالية النقاوة لتحمل الأحمال الكهربائية المطلوبة.
• تصميم القضبان النحاسية وفق قيم التيار وتيارات القصر المتوقعة.
• تركيب قواطع ومكونات كهربائية معتمدة من علامات تجارية موثوقة.
• الالتزام بدرجات الحماية IP Rating المناسبة لبيئة التشغيل الداخلية أو الخارجية.
• تنفيذ التوصيلات الداخلية بطريقة منظمة وآمنة مع ترقيم جميع الدوائر والكابلات.
• توفير نظام تأريض فعال وفق المعايير الهندسية المعتمدة.
• إجراء اختبارات العزل الكهربائي (Insulation Resistance Test) قبل التسليم.
• إجراء اختبارات استمرارية التأريض (Earth Continuity Test) للتأكد من كفاءة الحماية.
• فحص جميع القواطع والمكونات للتأكد من سلامة التشغيل والأداء.
• التأكد من مطابقة اللوحة للمخططات الكهربائية والمواصفات الفنية المعتمدة.
• اختبار اللوحة تحت ظروف التشغيل المختلفة للتحقق من قدرتها على تحمل الأحمال.
• توفير مساحة كافية للتوسعات المستقبلية وأعمال الصيانة الدورية.

كلما التزمت لوحة التوزيع بهذه المعايير، زادت موثوقيتها وكفاءتها التشغيلية، وانخفضت احتمالية الأعطال أو التوقف المفاجئ، مما يضمن استمرارية العمل وسلامة النظام الكهربائي بالكامل.

كيف يتم تصميم لوحة كهرباء؟

يبدأ تصميم لوحة الكهرباء بدراسة دقيقة لمتطلبات المشروع والأحمال الكهربائية المراد تغذيتها، حيث لا يقتصر الأمر على اختيار القواطع والمكونات فقط، بل يشمل حساب الأحمال وتحديد وسائل الحماية واختيار مكونات اللوحة بما يتوافق مع المعايير الهندسية المعتمدة. ويساهم التصميم الاحترافي في رفع كفاءة النظام الكهربائي وتقليل الأعطال وضمان التشغيل الآمن على المدى الطويل.

مراحل تصميم لوحة كهرباء خطوة بخطوة

1- تحليل الأحمال الكهربائية

تبدأ عملية التصميم بحصر جميع الأحمال الكهربائية داخل المشروع، سواء كانت أحمال إنارة أو تكييف أو معدات تشغيل، مع حساب إجمالي القدرة المطلوبة وتحديد تيارات التشغيل المتوقعة لكل دائرة.

2- إعداد مخطط توزيع الأحمال

يقوم المهندس بإعداد جدول الأحمال (Load Schedule) لتوزيع الأحمال على الدوائر والقواطع المختلفة، مع مراعاة تحقيق التوازن بين الفازات وتقليل احتمالية زيادة الحمل على أي جزء من الشبكة.

3- تحديد نوع لوحة التوزيع

يتم اختيار نوع اللوحة المناسبة وفق طبيعة المشروع، سواء كانت لوحة توزيع رئيسية (MDB) أو لوحة توزيع فرعية (SMDB) أو لوحة توزيع نهائية (FDB)، مع تحديد موقعها وطريقة تركيبها داخل المنشأة.

4- اختيار القواطع وأنظمة الحماية

يتم تحديد القاطع الرئيسي والقواطع الفرعية بناءً على الأحمال الكهربائية المحسوبة، بالإضافة إلى اختيار أجهزة الحماية المناسبة ضد الحمل الزائد ودوائر القصر والتسرب الأرضي لضمان سلامة النظام الكهربائي.

5- تصميم القضبان النحاسية (Busbars)

تُحدد مقاسات القضبان النحاسية وفق قيمة التيار المطلوب وتيار القصر المتوقع، مع مراعاة توزيع التيار بشكل آمن داخل اللوحة وتقليل الفقد الحراري في أثناء التشغيل.

6- إعداد المخططات الهندسية

تشمل هذه المرحلة إعداد المخططات الكهربائية التفصيلية مثل مخطط الخط الواحد (SLD) ومخططات التوصيلات الداخلية، والتي تُستخدم لاحقًا في عمليات التصنيع والتركيب.

7- تحديد أبعاد ومكونات اللوحة

يتم اختيار أبعاد اللوحة بما يتناسب مع عدد المكونات الكهربائية ومساحات التهوية المطلوبة، مع توفير مساحة كافية للتوسعات المستقبلية وأعمال الصيانة الدورية.

8- مراجعة التصميم واعتماده

قبل بدء التصنيع، تتم مراجعة جميع الحسابات والمخططات والمكونات للتأكد من مطابقتها للمواصفات الفنية والمعايير الدولية مثل IEC 61439، وضمان جاهزية اللوحة للعمل بكفاءة وأمان.

ختامًا، تعد لوحات التوزيع الكهربائية من أهم مكونات الأنظمة الكهربائية الحديثة، حيث تلعب دورا محوريا في توزيع الطاقة وحماية الدوائر والأجهزة الكهربائية داخل مختلف أنواع المشاريع. ويعتمد نجاح أي نظام كهربائي على اختيار نوع اللوحة المناسب، والالتزام بمعايير الجودة في التصنيع، وتنفيذ تصميم هندسي دقيق يراعي الأحمال الحالية والتوسعات المستقبلية. لذلك ينصح دائما بالتعامل مع مصنع متخصص يمتلك الخبرة الفنية والقدرة على تقديم لوحات توزيع مطابقة للمواصفات والمعايير الدولية لضمان أعلى مستويات الكفاءة والسلامة التشغيلية.

اسئلة شائعة

هل تختلف التصميمات حسب الاستخدام؟

نعم، تختلف تصميمات لوحات التوزيع الكهربائية باختلاف طبيعة المشروع والأحمال الكهربائية المطلوبة. فلوحات المشاريع السكنية تختلف عن لوحات المصانع والمنشآت التجارية من حيث سعات القواطع، وأنظمة الحماية، وأبعاد اللوحة، والمكونات الداخلية المستخدمة.

كيف يتم تصميم لوحة كهرباء؟

يتم تصميم لوحة الكهرباء من خلال دراسة الأحمال الكهربائية وتحديد نوع اللوحة المناسبة واختيار القواطع وأنظمة الحماية المطلوبة. كما تشمل العملية إعداد المخططات الهندسية وحساب مقاسات القضبان النحاسية والتأكد من مطابقة التصميم للمعايير الفنية المعتمدة.
